您的位置：您的位置：首頁 → 機械傳動 → 軸承 → 轉盤軸承 → HJN系列內齒式單排交叉滾柱式回轉支承轉盤軸承

產品名稱：

HJN系列內齒式單排交叉滾柱式回轉支承轉盤軸承

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 轉盤軸承

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

HJN系列內齒式單排交叉滾柱式回轉支承轉盤軸承產品詳細說明：

單排交叉滾柱式回轉支承，由兩個座圈組成，結構緊湊、重量輕、制造精度高，裝配間隙小，對安裝精度要求高，滾柱為1：1交叉排列，能同時承受軸向力，傾翻力矩和較大的徑向力，被廣泛地用于起重運輸、工程機械和軍工產品上。注：

序號	內齒式 DL mm	外型尺寸			安裝尺寸				結構尺寸					齒輪參數					齒輪圓周力	參考重量 kg
		D mm	d mm	H mm	D1 mm	D2 mm	n	mm	n1 mm	D3 mm	d1 mm	H1 mm	h mm	b mm	x	m mm	De mm	z	調質 T 104N
1	HJN.20.625	725	525	80	685	565	18	18	3	627	623	68	12	60	1.4	5	498.8	101	5.2	100
	HJN.20.625A														1.15	6	496.7	84	6.2
2	HJN.20.720	820	620	80	780	660	18	18	3	722	718	68	12	60	1.4	6	586.6	99	6.2	120
	HJN.20.720A														1	8	582.3	74	8.3
3	HJN.30.820	940	705	95	893	749	24	20	4	822	818	83	12	70	1.4	6	664.5	112	7.2	210
	HJN.30.820A														1	10	658	67	12.2
4	HJN.30.880	1000	760	95	956	800	24	20	4	882	878	83	12	70	1.15	8	718.2	91	9.7	230
	HJN.30.880A														1	10	707.9	72	12.2
5	HJN.30.1020	1170	875	95	1120	930	24	22	4	1022	1018	80	15	70	1.4	8	830.1	105	9.7	300
	HJN.30.1020A														1.15	10	827.8	84	12.2
6	HJN.36.1220	1365	1075	120	1310	1130	36	24	6	1222	1218	105	15	90	1.4	10	1027.8	104	15.7	450
	HJN.36.1220A														1	12	1017.3	86	18.8
7	HJN.36.1250	1400	1090	120	1350	1150	36	26	6	1252	1248	105	15	90	-0.35	10	1037	105	15.7	520
	HJN.36.1250A														1	12	1028.8	87	18.8
8	HJN.36.1435	1595	1278	120	1535	1335	36	26	6	1437	1433	105	15	90	1.15	12	1221.2	1.3	18.8	610
	HJN.36.1435A														1	14	1214.8	88	21.9
9	HJN.45.1540	1720	1360	140	1660	1420	42	26	6	1543	4537	122	18	110	1.4	12	1293.1	109	23	732
	HJN.45.1540A														1.15	14	1284.8	93	26.8
10	HJN.45.1700	1875	1525	140	1815	1585	42	29	6	1703	1697	122	18	110	1.15	14	1452.7	105	26.8	844
	HJN.45.1700A														1.15	16	1452.3	92	30.5
11	HJN.45.1880	2100	1665	160	2030	1740	48	32	6	1883	1876	140	20	115	1.4	14	1592.6	115	27.8	1400
	HJN.45.1880A														1.15	18	1579.9	89	35.8
12	HJN.45.2115	2325	1900	160	2245	1980	48	32	6	2118	2112	140	20	115	1.4	16	1804.1	114	31.9	1600
	HJN.45.2115A														1.15	20	1795.4	91	40
13	HJN.45.2370	2600	2146	180	2520	2220	48	32	6	2373	2367	158	22	130	1.4	18	2065.6	116	40.7	2100
	HJN.45.2370A														1.15	22	2040.9	94	49.7
14	HJN.45.2600	2835	2365	180	2750	2450	54	36	6	2603	2597	158	22	130	1.4	18	2263.5	127	37.6	2400
	HJN.45.2600A														1.15	22	2260.8	104	45.9
15	HJN.50.2820	3085	2555	200	3000	2640	54	36	6	2823	2817	178	22	150	1.4	20	2455	124	52.2	3400
	HJN.50.2820A														1.15	25	2444.1	99	65.3
16	HJN.50.3120	3400	2840	200	3310	2930	54	36	6	3123	3117	178	22	150	1.4	22	2722.5	125	57.4	4000
	HJN.50.3120A														1.4	25	2719	110	65.3
17	HJN.50.3580	3920	3240	240	3820	3340	60	40	6	3583	3577	218	22	190	1.4	22	3118.4	143	72.7	6700
	HJN.50.3580A														1.4	25	3118.8	126	82.6
18	HJN.50.4030	4370	3690	240	4270	3790	66	40	6	4033	4027	218	22	190	1.4	22	3558.3	163	53.6	7700
	HJN.50.4030A														1.4	28	3549	128	68.2
19	HJN.50.4540	4860	4210	240	4760	4310	72	40	6	4543	4537	218	22	190	1.4	22	4042.2	185	72.1	8760
	HJN.50.4540A														1.4	30	4042.4	136	99.1

1、n1為潤滑油孔數，均布：油杯M10×1 JB/T7940.1-JB/T7940.2.
2、安裝孔n-Φ可改用螺孔；齒寬b可改為H-h。
3、表內齒輪圓周力為最大圓周力，額定圓周力取其1/2。
4、內齒變位系數均為+0.35。

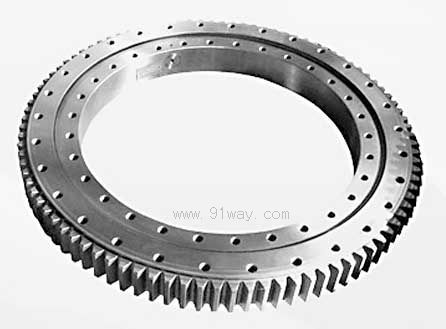

HJN系列內齒式單排交叉滾柱式回轉支承轉盤軸承

HJN系列內齒式單排交叉滾柱式回轉支承轉盤軸承（示意圖）
