您的位置：您的位置：首頁 → 機械傳動 → 軸承 → 轉盤軸承 → 131,132系列外齒式三排滾柱式回轉支承轉盤軸承

產品名稱：

131,132系列外齒式三排滾柱式回轉支承轉盤軸承

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 轉盤軸承

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

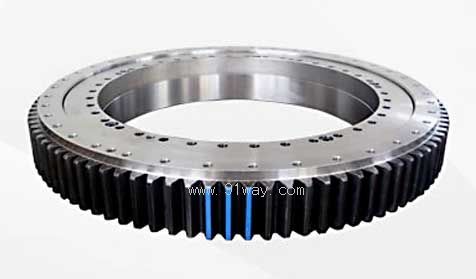

（點擊小圖查看大圖）

131,132系列外齒式三排滾柱式回轉支承轉盤軸承產品詳細說明：

131,132系列外齒式三排滾柱式回轉支承轉盤軸承

序號	外齒式 DL mm	外型尺寸			安裝尺寸						結構尺寸			齒輪參數			外齒參數		齒輪圓周力		參考重量 kg
		D mm	d mm	H mm	D 1 mm	D 2 mm	n	Ø mm	dm mm	L mm	n 1 mm	H 1 mm	h mm	b mm	x	m mm	D e mm	z	正火Z 104N	調質T 104N
1	131.25.500	634	366	148	598	402	24	18	M16	32	4	10	32	80	0.5	5	664	130	5.0	6.7	224
	132.25.500															6	664.8	108
2	131.25.560	694	426	148	658	462	24	18	M16	32	4	10	32	80	0.5	5	724	142	5.0	6.7	240
	132.25.560															6	724.8	118
3	131.25.630	764	496	148	728	532	28	18	M16	32	4	10	32	80	0.5	6	808.8	132	6.0	8	270
	132.25.630															8	806.4	98
4	131.25.710	844	576	148	808	612	28	18	M16	32	4	10	32	80	0.5	6	886.8	145	6.0	8	300
	132.25.710															8	886.4	108
5	131.32.800	964	636	182	920	680	36	22	M20	40	4	10	40	120	0.5	8	1006.4	123	12.1	16.7	500
	132.32.800															10	1008	98
6	131.32.900	1064	736	182	1020	780	36	22	M20	40	4	10	40	120	0.5	8	1102.4	135	12.1	16.7	600
	132.32.900															10	1108	108
7	131.32.1000	1164	836	182	1120	880	40	22	M20	40	5	10	40	120	0.5	10	1218	119	15.1	20.9	680
	132.32.1000															12	1221.6	99
8	131.32.1120	1284	956	182	1240	1000	40	22	M20	40	5	10	40	120	0.5	10	1338	131	15.1	20.9	820
	132.32.1120															12	1341.6	109
9	131.40.1250	1445	1055	220	1393	1107	45	26	M24	48	5	10	50	150	0.5	12	1509.6	123	22.9	31.4	1200
	132.40.1250															14	1509.2	105
10	131.40.1400	1595	1205	220	1543	1257	45	26	M24	48	5	10	50	150	0.5	12	1665.6	136	22.9	31.4	1300
	132.40.1400															14	1663.2	116
11	131.40.1600	1795	1405	220	1743	1457	48	26	M24	48	6	10	50	150	0.5	14	1873.2	131	26.3	36.6	1520
	132.40.1600															16	1868.8	114
12	131.40.1800	1995	1605	220	1943	1657	48	26	M24	48	6	10	50	150	0.5	14	2069.2	145	26.3	36.6	1750
	132.40.1800															16	2076.8	127
13	131.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	12	54	160	0.5	16	2300.8	141	32.2	44.5	2400
	132.45.2000															18	2300.4	125
14	131.45.2240	2461	2019	231	2395	2085	60	33	M30	60	6	12	54	160	0.5	16	2556.8	157	32.2	44.5	2700
	132.45.2240															18	2552.4	139
15	131.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	12	54	160	0.5	18	2822.4	154	36.2	50.1	3000
	132.45.2500															20	2816	138
16	131.45.2800	3021	2579	231	2955	2645	72	33	M30	60	8	12	54	160	0.5	18	3110.4	170	36.2	50.1	3400
	132.45.2800															20	3116	153
17	131.50.3150	3432	2868	270	3342	2958	72	45	M42	84	8	12	65	180	0.5	20	3536	174	45.2	62.6	5000
	132.50.3150															22	3537.6	158

注：
1、n1為潤滑油孔數，均布：油杯M10×1 JB/T7940.1-JB/ T7940.2
2、安裝孔n-dn1、n-dn2可改用螺孔；齒寬b可改為H-h。
3、表內齒輪圓周力為最大圓周力，額定圓周力取其1/2。
4、內齒修頂系數為0.2。

131,132系列外齒式三排滾柱式回轉支承轉盤軸承

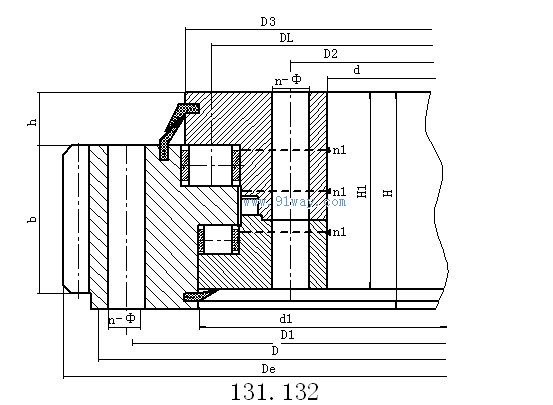

131,132系列外齒式三排滾柱式回轉支承轉盤軸承（示意圖）
