BZX8038防爆控制箱(操作柱)(ⅡC)產品詳細說明：

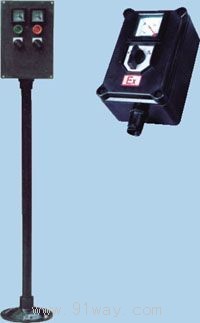

BZX8038防爆控制箱(操作柱)(ⅡC)

1. 爆炸性氣體環境危險場所：1區、2區；
2. 可燃性氣體、蒸氣級別：ⅡA、ⅡB、ⅡC；
3. 溫度組別：T1~T6；
4. 戶內、戶外 (IP65)。
1. 外殼內裝隔爆型元件；
2. 外殼采用玻璃纖維增強不飽合聚脂樹脂壓制而成，具有外形美觀、耐腐蝕、抗靜電，耐沖擊及熱穩定性好等優良性能；
3. 隔爆型控制開關具有結構緊湊、可靠性好、體積小、通斷能力強、壽命長等優點；
4. 控制開關觸頭接觸型式和操作位置除表中所列品種外，還可根據用戶要求特殊選擇；
5. 元件排列組合可按用戶要求隨意組合；
6. 所有的堅固件都采用不銹鋼螺釘；
7. 電纜布線
8. 符合GB3836-2000、IEC60079, GB12476.1-2000、IEC61241標準要求。

開關 組合 符號	接觸圖 Chart of contact	等效開關 Equivalent switch	旋鈕位置(實線表示 定位,虛線表示自復位)	等效功能說明
A				功能接線均與雙按鈕相同， 自動復位。
B				功能與雙控鈕相同，起動自復位， 可帶鎖定裝置，將開關鎖定在停 止檔避免誤操作。
C				功能為2個帶常開觸點的按鈕， 自動復位，適合于高壓電機控 制電路，或采用A功能面板。 Button with 2 usually-open contacts and auto-resetting. suitable for high- voltage engine control circuit or function panel A.
D				小功率電源開關。 Mini-power switch.
E				功能與三鈕相同，控制電機正反 轉用，正、反起起動位置自復位。
F				選擇開關，中間帶停止檔位。
G				相當于2個按扭和一個切換開關 裝于一軸，在起動與停止之前均 可輸出聯絡信號或監控信號。
H				多信號逐級傳送，方向任意旋轉。 Multi-signals transmit gradually and conver

開關 組合符號	接觸圖 Chart of contact	等效開關 Equivalent switch	旋鈕位置(實線表示 定位,虛線表示自復位) Rotary button’s position, real line denotes location broken line de- notes auto-resetting	等效功能 說明
I				在H基礎上增加了總信號傳送功能。
J				二位進級、逐級切換。 Change-over gradually.
K				切換開關。
L				三極雙擲選擇開關。
M				自動、手動、起動三位置轉換 開關，起動自復位，起動后必 須經過停止檔位才能轉向自動檔位。
N				與M萬能結構略有不同， 起動后不經停止檔位置，直接轉向 自動檔次。 .

開關 組合符號	接觸圖 Chart of contact	等效開關 Equivalent switch	旋鈕位置(實線表示 定位,虛線表示自復位)	等效功 能說明
O				起動為雙觸點，起動自動復位。 可鎖定裝置，將開關鎖定在停止檔， 避免誤操作。
P				停止為雙觸點，可分別代替 A 和 C ，起停，自動復位。
Q				停止帶雙觸點，起動自復位， 可帶鎖定裝置，將開關鎖定在 鎖停止檔，避免誤操作。 .
R				起、停均帶雙觸點，起、停均自動 復位，同A萬能面板。
S				起停前先傳遞一個聯絡信息。
T				. 起動、停止均可帶鎖定裝置， 將開關鎖定在起動或停止檔， 避免誤操作，不自動復位。
U				為雙控選擇開關。 Double-control switch.Z
V				電壓換相測量轉換開關。

開關 組合符號	接觸圖	等效開關	旋鈕位置(實線表 示 定位,虛線 表示自復位)	等效功能說明
W				1個2常開自復位按扭，左右一樣。
X				為2個2常開觸點的自復位按扭。
Y				為帶4個常開觸點的自復位按鈕。
Z				電源程序開關，中間斷開，左右 均接近，可作消防開關。
A				用于起動，點動混合電路。
B				雙聯動開關。
C				急停開關。

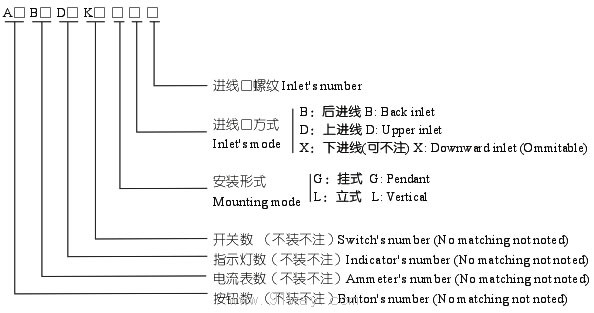

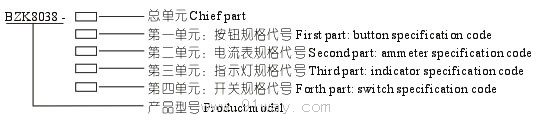

外形 Outline	方案外形圖 Outline of project	內裝元件 Inner element	型號

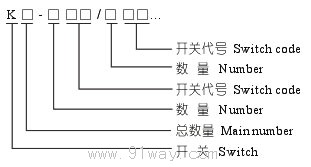

		一個控制開關 請指定:開關代號(開關代號詳見P112～115)。	BZK8038-K1 K1-1□ “□”為元件代號(詳見P118) 訂貨時請注明

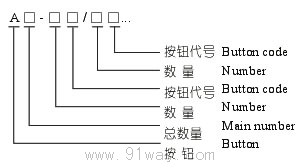

		二組按鈕 請指定:按鈕頭的顏色和功能。 .	BZK8038-A2 A2-□□/□□ “□”為元件代號(詳見P125) 訂貨時請注明

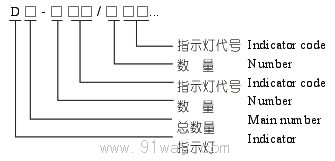

		一個控制開關 兩個指示燈(一紅一綠) 請指定：開關代號(開關代號詳見P112)。	BZK8038-D2K1 D2-□□/□□ K1-1□ “□”為元件代號(詳見P125,118) 訂貨時請注明

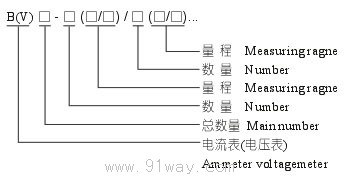

		一個72型電流表(或一個電壓表) 一個控制開關 請指定：表量程、 開關代號(開關代號詳見P112)	BZK8038-B1K1 B1-□/□ K1-□ “□”為元件代號(詳見P118) 訂貨時請注明
		一個72型電流表(或一個電壓表) 兩組按鈕 請指定：表量程。	BZK8038-K2 K2-1□/□ “□”為元件代號(詳見P125) 訂貨時請注明

外形 Outline	方案外形圖 Outline of project	內裝元件 Inner element	型號 Type
	BZK8038-K2(二萬能)	兩個控制開關 請指示：開關代號(開關代號詳見p112)。 Two control switches Please specify: switch code (it to be seen Page112)	BZK8038-K2 k2-1□/1□ “□”為元件代號(詳見P118) 訂貨時請注明 "□" is element code (see Page 118), please noted when ordering
	BZK8038-A3B1(三鈕一表)	一個電流表(或一個電壓表) 三組按鈕 請指定：表量程，按鈕的形式和功能。 one ammeter (or one voltmeter) three buttons please specify: meter’s measuring range, button’s type and function.	BZK8038-A3B1 A3-□□/□□/□□ B1-1(□/□) “□”為元件代號(詳見P125) 訂貨時請注明 "□" is element code (see Page 125), please noted when ordering
	(兩燈兩鈕 兩萬能)BZK8038-A2D2K1	兩個批示燈(一紅一綠) 兩組按鈕，一個控制開關 請指定：指示燈的電壓， 開關代號(開關代號詳見P112)。 two indicators (one red one green) two buttons, one control switch please specify: indicator’s color and voltage, switch code (it to be seen page112)	BZK8038-A2D2K1 A2-□□/□□ D2-□□□/□□□ K1-1□ “□”為元件代號(詳見P125,118) 訂貨時請注明 "□" is element code (see Page 125,118), please noted when ordering
	BZK8038-A6D3(六鈕三燈)	三個指示燈 六組按鈕 請指定：指示燈的顏色、電壓。 three indicators six buttons please specify: indicator color and voltage.	BZK8038-A6D3 D6-□□/□□ A3-□□□/□□□ “□”為元件代號(詳見P125) 訂貨時請注明 "□" is element code (see Page 125), please noted when ordering
	BZK8038-A4D2(四鈕兩燈)	二個指示燈 四組按鈕 請指定：指示燈的顏色、電壓。 Two indicators Four buttons Please specify: indicator’s color and voltage.	BZK8038-A4D2 A4-□□/□□... D2-□□□/□□□... “□”為元件代號(詳見P125) 訂貨時請注明 "□" is element code (see Page 125), please noted when ordering

外形 Outline	方案外形圖 Outline of project	內裝元件 Inner element	型號 Type
	BZK8038-A2B1D2 (兩燈兩鈕一表)	一個72型電流表(或一個電壓表) 兩個指示燈，兩組按鈕 請指定:表量程、指示燈的電壓。 One 72 type ammeter (voltmeter) Two indicators, two buttons Please specify: meter’s measuring range, Indicator’s voltage.	BZK8038-A2B1D2 A2-□□/□□ B1-□/□ D2-□□□/□□□ “□”為元件代號(詳見P125) 訂貨時請注明 "□" is element code (see Page 125), please noted when ordering
	BZK8038-B1D2K1(兩表一萬能)	一個72型電流表(或一個電壓表) 兩組按鈕，一個控制開關 請指定:表量程， 開關代號(開關代號詳見P112) One 72 type ammeter (voltmeter) Two indicators, one control switch please specify: meter’s measuring range, Switch code (it to be seen page112)	BZK8038-B1D2K1 B1-1(□/□) D2-1□□/1□□ K1-1□ “□”為元件代號(詳見P125,118) 訂貨時請注明 "□" is element code (see Page 125,118), please noted when ordering
	(兩鈕 一表一萬能) BZK8038-A2B1K1	一個72型電流表(或一個電壓表) 兩組按鈕，一個控制開關 請指定：表量程、 開關代號(開關代號詳見P112)。 One 72 type ammeter (voltmeter) Two indicators, one control switch Please specify: meter’s measuring range, Switch code (it to be seen Page112)	BZK8038-A2B1K1 A2-□□/□□ B1-1(□/□) K1-1□ “□”為元件代號(詳見P125,118) 訂貨時請注明 "□" is element code (see Page 125,118), please noted when ordering
	BZK8038-A4D4(四燈四鈕)	四個指示燈 四組按鈕 請指定：指示燈的顏色、電壓。 Four indicators Four buttons Please specify: indicator color and voltage.	BZK8038-A4D4 A4-□□/□□... D4-□□□/□□□... “□”為元件代號(詳見P125) 訂貨時請注明 "□" is element code (see Page 125), please noted when ordering
	BZK8038-A2B1D2K1	一個72型電流表(或一個電壓表) 兩個指示燈，兩組按鈕 請指定：表量程，指示燈電壓, 開關代號(開關代號詳見P112) One 72 type ammeter (voltmeter) Two indicators, Two indicators Please specify: meter’s measuring range, Switch code (it to be seen Page112)	BZK8038-A2B1D2K1 A2-□□/□□ B1-1(□/□) D2-1□□/1□□ K1-1□□ “□”為元件代號(詳見P125,118) 訂貨時請注明 "□" is element code (see Page 125,118), please noted when ordering
