RMW15HH系列萬能式斷路器產品詳細說明：

RMW15HH系列萬能式斷路器就該廠九十年代開發的產品，額定電壓為交流50HZ，400V，額定電流630-4000A，用于配電網絡中用來分配電能和保護線路、電源設備免受過載、欠電壓、短中和、單相接地等故障的危寄存器。在正常條件下也可作為線路的不頻繁轉換之用。具有較高精度的選擇性保護，提高了供電可靠性。

RMW15HH斷路器的技術性能

斷路器名稱			RMW15HH
殼架等級額定電流（lnm）A			2000	4000
額定電流（ln）A			630、800、1000、1600、2000	2000、2500、3200、4000
額定工作電壓（Ue）V			400	400
額定絕緣電壓（Ui）V			690	690
極數			3、4	3、4
額定極限短路分斷能力（lcu）KA 400V			50	80
額定運行短路分斷（lcs）KA 400V			40	60
額定短時耐受電流（lcw）KA 400V			40	60
按線方式			上進線、下進線	上進線、下進線
飛弧距離 mm			200	200
智能型脫扣器
機電壽命 次數			1000	5000
外形尺寸H×W×D	固定式	三極	422.5×369×441.5	423×600×443（493）
		四極	422.5×459×441.5	423×700×443（493）
	抽屜式	三極	472.5×381×530.5	473×612×534.5（584.5）
		四極	472.5×471×530.5	473×712×534.5（584.5）

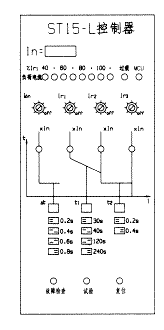

ST15-L控制器面板

RMW15HH系列萬能式斷路器過電流脫扣器保護特性曲線


電動機操作控制電路線路圖
有預儲能接線圖

注：分子為固定式接線端子號；分母為抽屜式接端子號

無預儲能接線圖

注：分子為固定式接線端子號；分母為抽屜式接端子號

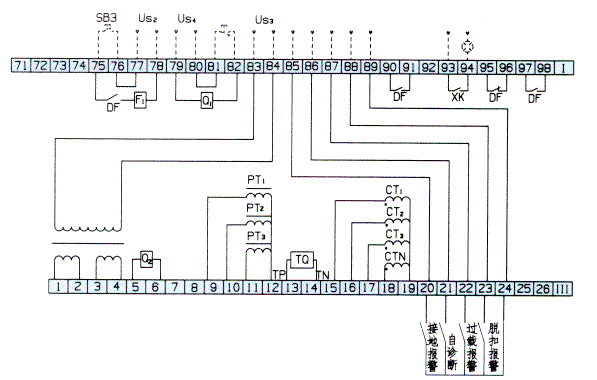

抽屜式斷路器接線圖

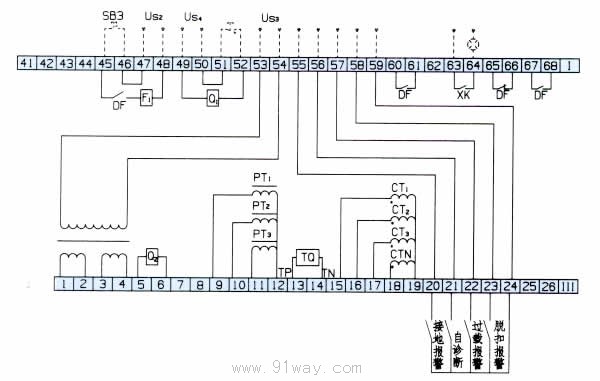

固定式斷路器接線圖


安裝及外形尺寸

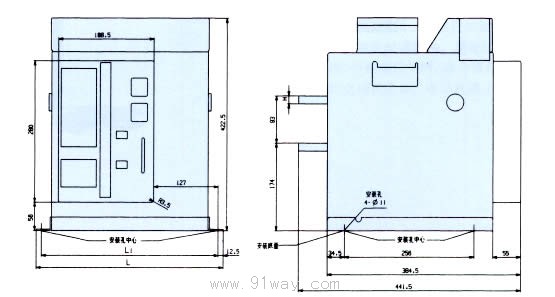

固定式2000殼架斷路器安裝尺寸、外形尺寸

ln Hmm 630、800、1000A 10 1600、2000A 16 RMW15HH-2000 Lmm L1mm n 三極 369 349 6 四極 459 439 8

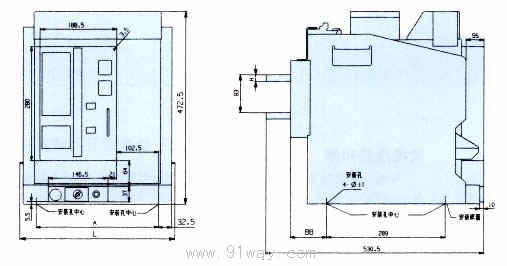

抽屜式2000殼架斷路器安裝尺寸、外形尺寸

ln Hmm 630、800、1000A 10 1600、2000A 16 RMW15HH-2000 Lmm L1mm n 三極 300 300 6 四極 390 471 8

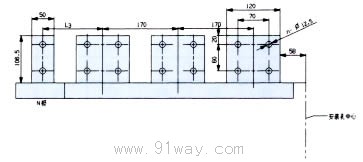

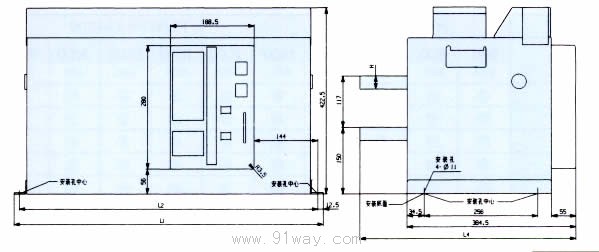

固定式4000殼架斷路器安裝尺寸、外形尺寸

ln H L4 2000、2500A 10 443 3200A 16 493 4000aA 30 493 RMW15HH-2000 L1 L2 L3 n 三極 600 575 0 12 四極 700 675 135 14

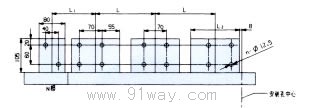

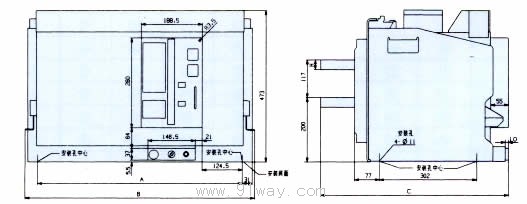

抽屜式4000殼架斷路器安裝尺寸、外形尺寸

ln H C L L2 2000、2500A 16 634.5 170 120 3200A 20 584.5 170 120 4000A 30 584.5 205 150 RMW15HH-2000 L1 L2 L3 n 三極 600 575 0 12 四極 700 675 135 14
