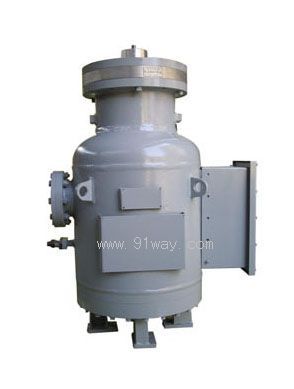

JDQX3-126氣體絕緣電磁式電壓互感器產品詳細說明：

JDQX3-126氣體絕緣電磁式電壓互感器是為72.5～126KV單相金屬封閉組合電器配套用，是金屬封閉組合電器的主要元件。該產品滿足國標GB1208及IEC185標準。

JDQX3-126氣體絕緣電磁式電壓互感器技術參數：
額定一次電壓：100/√3KV
額定頻率：50～60Hz
額定絕緣水平：126/230/550KV
局部放電水平：＜5pC
絕緣介質：SF6
額定氣體壓力：0.4Mpa
最底氣體運行壓力：0.35Mpa
零表壓時，一次繞組工頻耐壓：110KV、5min
氣體年漏氣率：＜0.5%
氣體含水量：＜150ppm
準確級次組合：
準確級次組合：

繞組類別	額定電壓比（KV）	準確級組合	額定輸出容量組合（VA）	二次繞組熱極限輸出（VA）
三繞組	110/√3∶0.1/√3∶0.1	0.2∶3P	150∶300	2000
		0.5∶3P	300∶300	2000
四繞組	110/√3∶0.1/√3∶0.1√3∶0.1	0.2∶3P∶3P	120∶150∶300	2000
		0.5∶3P∶3P	150∶150∶300	2000
		0.2∶0.2∶3P	75∶75∶300	2000
		0.2∶0.5∶3P	120∶150∶300	2000
		0.5∶0.5∶3P	150∶150∶300	2000
