CJT1系列交流接觸器產品詳細說明：

CJT1系列交流接觸器主要適用于交流50Hz或60Hz，額定工作電壓至3800V；電流10A至160A的電力系統中供遠距離接通與分斷線路，并與適當的熱繼電器或電子保護裝置組成電動機起動器，以保護可能的電路過載。

型號		CJT1-
		10	20	40	60	100	150
約定發熱電流（lth） A		10	20	40	60	100	150
額定絕緣電壓（Ui）V		380	380	380	380	380	380
AC-1額定工作電流（le） A	220V	10	20	40	60	100	150
	380V	10	20	40	60	100	150
AC-2額定工作電流（le） A	220V	10	20	40	60	100	150
	380V	10	20	40	60	100	150
AC-3額定工作電流（le） A	220V	10	20	40	60	100	150
	380V	10	20	40	60	100	150
AC-4額定工作電流（le）	220V	10	20	40	60	100	150
	380V	10	20	40	60	100	150
AC-3額定工作電率（Pe）	220V	2.2	5.8	11	17	28	43
	380V	4	10	20	30	50	75

CJT1系列交流接觸器
1適用范圍
CJT1系列交流接觸器（以下簡稱接觸器），主要用于交流50Hz或60Hz，額定工作電壓至380V，電流至150A的電力線路中，作遠距離接通與分斷線路之用，并可以與適當的熱繼電器或電子式保護裝置組合成電動機起動器，以保護可能發生過載的電路。
本產品符合IEC60974-4-1、GB14048.4及JB/T8730標準，是CJ10系列接觸器的替代產品。

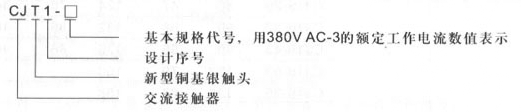

2型號及其含義


3正常工作條件下和安裝條件
3.1周圍空氣溫度為：-5~+40時空氣相對濕度不超過50%；24小時內其平均值不超過+35；
3.2海拔高度：不超過2000m
3.3大氣條件：在+40時空氣相對濕度不超過50%； 在較低的溫度下可以有較高的相驪濕度，最濕月的月平均最低溫度不超過+25，該月的月平均最大相對濕度階不超90%，并考慮因溫度變化發生在產品上的凝露；
3.4污染等級：3級；
3.5安裝類別：III類；
3.6安裝條件：安裝面與垂直面傾斜度不大于5；
3.7沖擊振動：產品應安裝和使用在無顯著搖動、沖擊和振動的地方。
4主要參數及技術性能
4.1接觸器按電流等級分為：
10A、20A、40A、60A、100A、150A。
4.2線圈額定控制電源電壓US為：交流（50Hz）、63V、110V127V、220V、380V。
4.3動作條件：
吸合電壓為（85%~110%）US；
釋放電壓為（20%-75%）US

4.4主要參數和技術性能（見表1）

產品型號		CJT1-10	CJT1-20	CJT1-40	CJT1-60	CJT1-100	CJT1-150
額定絕緣電壓和工作電壓(V)		380	380	380	380	380	380
額定工作電流(AC-1~AC-4;380V)(A)		10	20	40	60	100	150
控制功率	220V	2.2	5.8	11	17	28	43
	380	4	10	20	30	50	75
每小時操作循環數(次/h)		AC-1	AC-3為600	AC-2	AC-4為300	CJT1-150	AC-4為120
電壽命(萬次)		60	60	60	60	60	60
機械壽命(萬次)	AC-3	2	2	2	1	1	0.6
	AC-4	300
輔助觸頭		2常開	2常開	AC-15	180VA	DC-13	Ith:5A
配用熔斷器		RT16-20	RT16-50	RT16-80	RT16-160	RT16-250	RT16-315
線圈消耗功率(VA)	起動功率	65	140	230	485	760	950
	保持功率	11	22	32	95	105	110

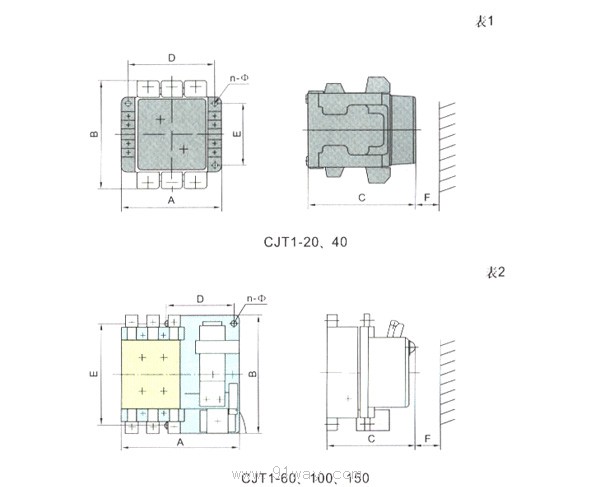

5外形及安裝尺寸

型號	外形尺寸(A×B×C)	安裝尺寸(D×E)	nφ	F
CJT1-10	70×70×96.5	56×58	3-φ5	15
CJT1-20	92×102×110	76×68	3-φ5	15
CJT1-40	115×128×125	100×75	3-φ5.5	30
CJT1-60	170×178×135	98×160	3-φ7	30
CJT1-100	195×204×135	110×180	3-φ9	75
CJT1-150	222×232×154	130×205	3-φ11	75

6結構特點
本接觸器的結構及安裝尺寸與CJ10相同。滅弧罩由耐弧罩和鐵柵片組成，CJT1-60、100、150的底座用增強塑料制成。
7訂貨須知
7.1訂貨時必須指出；
7.1.1接觸器完整的名稱、型號；
7.1.2線圈的額定工作電壓和頻率；
7.1.3訂貨臺數。
7.2訂貨示例：CJT1-10交流接觸器具線圈電壓220V 50Hz 10臺。
