CBB48型交流金屬化聚丙烯膜介質電容器產品詳細說明：

用途
金屬外殼，全密封結構。有良好的自愈性能，長期使用工作可靠。用于工頻交流或直流電路中。

技術與性能指標
詳細規范：SJ1442-78
氣候類別：40/70/21
電容量允許偏差：：±5%(J);±10%(K)
損耗角正切：≤ 0.004 (100Hz)
.絕緣電阻：UR≤ 250V ≥1000S
　　　　　　 UR > 250V ≥3000S
耐電壓：1.3UR

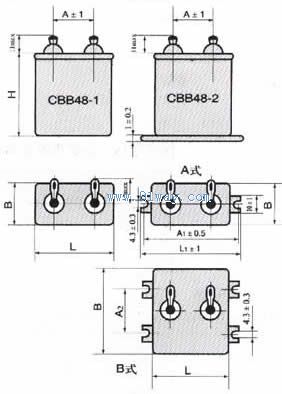

額定電壓、標稱電容量與尺寸

殼號	尺寸mm
	H	L	B	A2	A	A1	L1
1	25	31	11	----	13	39	45
2			16
3			21
5			31
7	50	46	16	----	25	54	60
8			21
9			26
10			31
11			41	26
12			46	31
14			56	41
15			61	46
17			86	71

標稱電容量µF	額定電壓VA.C.
	150	250	500	750	1000
	外殼編號
0.25			1	3	5
0.5		1	2	8	8
1	1	2	5	9	10
2	2	5	8	12	15
4	5	7	10	17
10	8	11	17
20	11	15
30	14	17
50	17
