Q144-ZSB帶并車脈沖輸出型同步指示器產品詳細說明：

1．用途：
Q144-ZSB帶并車脈沖輸出型同步指示器用于各類電站系統中多機組并網時的檢測指示，并能在頻差小于某一設定值和相差為零前的某一設定值發出一并車指令，以實現自動并網。
本產品采用發光二極管作為指示元件，與機械式同步指示器相比，具有醒目、靈敏、無機械靡損等特點。產品具有頻差鎖定設定及并車指令導前時間設定功能，適用于各類多機組電站中使用。

2．Q144-ZSB帶并車脈沖輸出型同步指示器主要技術性能：
儀表指示偏轉角：360°
準確度等級：1.5級（按BG/T7676-1998相關要求，僅在同步點處有精度要求）
工作電源容差：Un±10%
工作電壓：100V、220V、380V、400V
頻率：50Hz、60Hz、400Hz
功耗：不大于5VA
指令開關容量：阻性，28Vdc.10A或380Vac,5A
導前時間設定：50ms～500ms（步長30ms）
頻差閉鎖范圍：0.05Hz～0.5Hz（步長0.03Hz）
3．使用條件：
使用環境溫度：0℃～+55℃
耐振動：頻率1～100Hz，加速度≤10rn/s2
4．重量：1.0kg

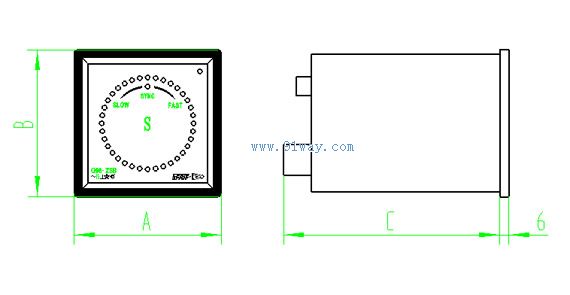

產品型號	展開角	外型尺寸  (A×B×C)	開孔尺寸(mm)	重量(kg)
Q144-ZSB	360°	144×144×80	138+0.5×138+0.5	1.4

Q144-ZSB帶并車脈沖輸出型同步指示器
