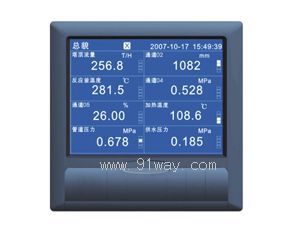

VX5000R藍屏無紙記錄儀產品詳細說明：

VX5000R16路萬能輸入藍屏無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據存、打印以及遠程通訊功能。

功能特點
5.6英寸320×234點陣高亮度藍屏圖形液晶顯示，LED背光、畫面清晰、寬視角。
屏幕對比度可以自由調節；
高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現12路信號的檢測、記錄、顯示和報警；
采用最新大規模集成電路，國際名廠元器件精心設計；大容量 FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件駔態即可； 工程量顯示數值范圍寬，可顯示5位數值：-9999～19999；
支持真空度科學計數法顯示；
中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
內置國際二級字庫（6500漢字）；全新T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等自由輸入，采用國際標準編碼，解決特殊單位及漢字號的輸入問題。漢字位號、單位自定義組合輸入；
報警顯示，同時指示各路通道的下下限、下限、上限、上上報警。可以記錄最近的15條報警信息；
使用USB2.0接口轉存和備份歷史記錄，支持256M、512M、1G優盤；支持FAT16/FAT32文件系統類
型，Windows可識別歷史記錄文件。
標準串行通訊接口：RS-485和RS-232C；
支持標準Modbus RTU通訊協議，提供多種數據類型，如百分量、工程量、累積量等，除支持Scanx數據管理軟件外，還支持iFlX、組態王、MCGS、PCAuto等流行專業組態軟件，無需專用驅動；
可外接微型打印機，支持手動打印、定時自動打印，滿足用戶現場打印的需要；
集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
新型開關電源，85VAC～ 2 6 5 V A C范圍內正常工作；提供變送器＋24VCD隔離配電。
補償模型豐富，可對液體、一般氣體、蒸汽、天然氣等多種介質進行補償。
小流量補足計量功能，儀表掉電后按設定值進行補償。
提供8小時班報，12小時班報，日?qǐng)?bào)表，月報表。可自由設定結算時間。
當溫度傳感器、壓力傳感器發生故障時，會自動改用設定溫度，壓力計算補償量。
具有掉電記錄功能，記錄儀表上電，停電時間，顯示累計停電時間，防止用戶停電竊汽。
全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作。

VX5000R藍屏無紙記錄儀主要技術指標

顯示器：5.6英寸320×234點陣TFT圖形液晶顯示屏，LED背光，寬視角
基本誤差： ±0.2%F·S
全隔萬能輸入：1～1 2通道信號輸入，通道間全隔離，隔離電壓＞400V
輸出規格：
配電：4組24VCD輸出，輸出電流60mA/組
12路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）默認為常開觸點。
最多4路模擬量輸出（變送輸出或PID輸出），4-20mADC，負載電阻＜6 00Ω
補償運算：
蒸汽：根據蒸汽密度表格查詢蒸汽密度，補償蒸汽的質量流量壓力
范圍0.1～ 22 Mpa
溫度范圍0～600℃
水：根據水密度表格查詢水密度，補償水的質量流量 溫度范圍0～150℃
累積范圍：
0～9999999999
通訊、打印：
通訊接口：RS232C或RS485
波特率：1200、2400、1800、9600、19200、38400、57600、
打印接口：RS232C直接連接串行微型打印機
記錄時間：
記錄間隔：1、2、5、10、15、30、60、120、240秒可選。
記錄長度：72小時/筆（記錄間隔1秒）～720天/筆（記錄間隔4分）
數據備份和轉存：
256M～1G優盤可選；
熱電偶冷端補償誤差：±1℃
斷電保護：
內置FLASH存儲器，保護參數和歷史數據，斷電后可永久保存。集成硬件時鐘，掉電后也能準確運行。

電源：
環境溫度：
0～50℃
環境濕度：
0～85%RH
