DY300C-PID無紙記錄儀產品詳細說明：

一、產品概述
DY-300C-PID控制無紙記錄儀。4 路萬能輸入， 可以輸入標準電流、標準電壓、熱電偶、熱電阻、 毫伏等信號，2 路模擬輸出，8 路繼電器輸出，兩回 路 PID 調節，2 路變送輸出。

二、功能特點
5.4 英寸點陣液晶圖形顯示屏，LED 背光、畫面豐富、信息量大、操作直觀方便；
高速、高性能微處理器，可同時實現 4 路信號的檢測、記錄、顯示和報警，兩回路 PID 運算；
控制無紙記錄儀◆采用大容量 FLASH 閃存芯片存貯歷史數據，掉電永不丟失數據；
全隔離萬能輸入，可輸入多種信號，無需更換硬件，通過軟件組態即可；
中文菜單組態，軟件密碼鎖保證用戶組態安全；
報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；
標準串行通訊接口： RS-485 和 RS-232C；
標準開放的 Modbus 通訊協議。除支持本公司的 PG2000 實時監控軟件外，還支持 iFIX、組態王、
DYGS 等流行專業組態軟件。
集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
新型開關電源，85VAC～265VAC 范圍內正常工作；
提供變送器 +24VDC 隔離配電。

三、 DY 300 C 主要技術指 標
顯示器 ：160 × 128 點陣式圖形液晶顯示器，LED 背光
基本誤差：±0.2％F.S

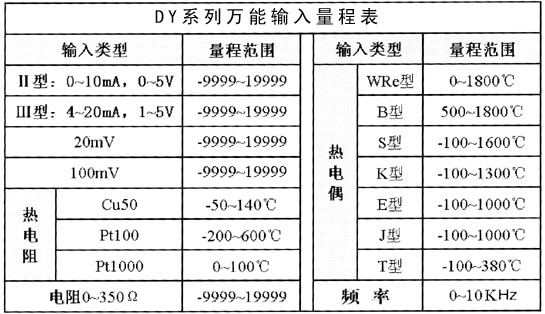

輸入規格：全隔離萬能輸入：1 － 4 通道信號輸入，通道間全隔離，隔離電壓 400V 。
輸出規格 配電：4 路配電，2 組 24VDC 輸出，輸出電流 100mA/ 組
兩路模擬輸出：PID 調節輸出或變送輸出，4-20mADC；負載電阻＜ 600 Ω 八路可組態繼電器觸點輸出，觸點容量為 3A、250VAC（阻性負載）
默認為常開觸點。 比例


PID參數范圍 帶 Pb% ：1~999.9% 積分時間 Ti ：1~9999 秒
微分時間 Td ：1~9999 秒（Td=0 時微分切除）
通訊 通訊接口 ： RS 232 C 或 RS48 5
波特 率 ： 120 0 、 240 0 、 960 0 、 5760 0
記錄時間記錄間 隔： 1 、 2 、 5 、 1 0 、 1 5 、 3 0 、 6 0 、 12 0 、 24 0 秒可選 。
記錄長 度： 3 6 小時／ 筆 （記錄間 隔 1 秒 ）～ 36 0 天／ 筆 （記錄間 隔 4 分 ）

熱電偶冷端補償誤差：± 1℃
斷電保護：內置 FLASH 存儲器，保護參數和歷史數據，斷電后可永久保存。集成硬件時鐘，掉電后也能準確運行。
電源 ：開關電源 85VAC～265VAC、50Hz ± 5％
環境溫度：0 － 50℃
環境濕度：0 － 85％RH

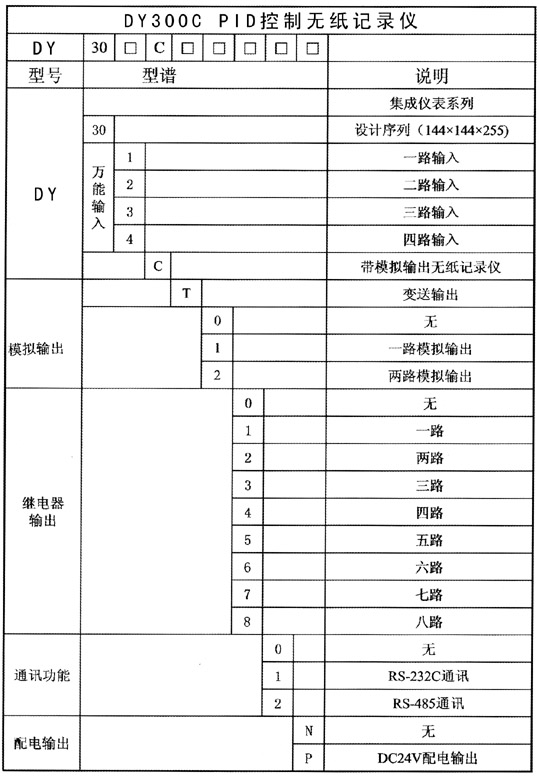

四 、 選型表
