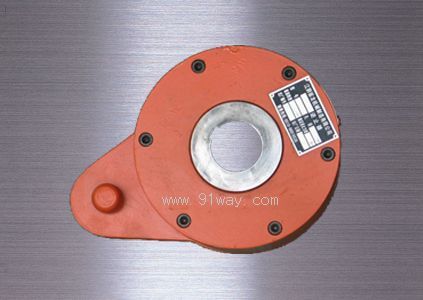

NFA系列逆止器產品詳細說明：

NFA系列逆止器

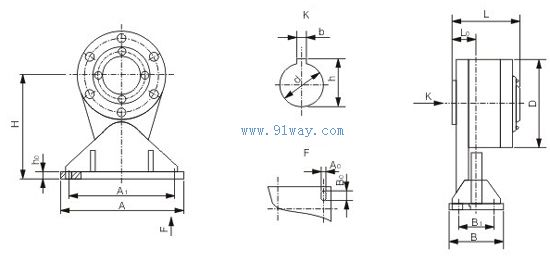

規格	dmin	dmax	Smin	Smax	D	L	L0	H	h2	A	A1	A0	B	B1	B0
NFA10 NFA16 NFA25 NFA40 NFA63 NFA80 NFA100 NFA125 NFA160 NFA200 NFA250	32 45 50 60 70 80 90 100 110 120 130	50 60 70 80 90 100 110 130 140 150 160	110 110 115 120 125 130 140 160 165 175 180	145 150 155 166 180 185 220 250 260 260 270	190 208 230 245 265 285 305 340 370 415 450	162 167 172 183 196 200 238 262 273 275 285	36 38 43 48 56 56 68 76 84 87 92	215 225 250 265 330 345 375 400 435 465 500	12 12 16 16 20 20 22 22 25 25 25	200 200 250 250 380 380 400 400 450 450 450	160 160 200 200 330 330 350 350 380 380 380	14 14 18 18 22 22 22 22 26 26 26	95 95 120 120 160 160 170 170 180 180 180	60 60 75 75 100 100 110 110 125 125 125	20 20 25 25 34 34 34 34 36 36 36

注：表中“Smin”和“Smax”分別為安裝逆止器的軸伸所需的最小和最大長度。
6、適用說明
非接觸式逆止器安裝在減速器的高速軸軸伸或中間軸伸上。逆止器的選型與其安裝軸所需的逆止力矩、軸伸的轉速及尺寸有關。
以帶式輸送機為例其選取型步驟如下：
6.1 根據工況計算所需逆止力矩M，M要小于或等于逆止器的額定逆止力矩Mn。


式中：
Mr--輸送機所需的計算逆止力矩（N·m）
i--逆止器安裝軸伸到減速器輸出軸的傳動比
n--安裝在輸送機驅動裝置上的逆止器數量
Kj--接合系數（每小時停機小于10次，Kj=0；每小時停機大于10次，Kj=0.1）
Ku--溫度系數，按環境溫度查表7

環境溫度（℃）	20	30	40	50	60	70
Ku	0	0.1	0.2	0.3	0.4	0.5

Ks--工作時間系數，按每天工作時間查表8

每天工作時間（小時）	<2	2~6	7~12	＜12
Ks	0	0.1	0.2	0.3

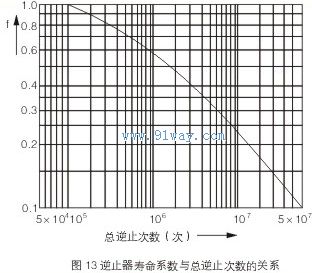

f--壽命系數，按逆止器逆止總次數查圖



Φ--不均載系數，根據輸送機布置形式確定單驅動 Φ=1；多驅動可按表6查取

動形式	單滾筒雙電機	雙滾筒雙電機	雙滾筒三電機	雙滾筒四電機
Φ	1.25	2	1.5	2

6.2 根據主機安裝逆止器軸伸的轉速Nd校核逆止器的非接觸轉速Nf，要求Nd＞Nf
6.3 根據安裝逆止器的軸伸尺寸確定逆止器的安裝孔直徑。
6.4 確定逆止器的旋轉方向。面對其安裝軸伸的外端面觀察，軸伸順時針方向旋轉，內圈旋向代號為“S”；反之則為“N”。
6.5 根據逆止力矩、逆止器安裝孔直徑和內圈的旋向代號，按前面所述的型號表示方法確定逆止器的型號。
