NJZ,NJD,NDZ,DSN型低速逆止器產品詳細說明：

NJD11—1000（最高轉速：200r/min--70r/min；逆止器力矩11000—1000000N。m）NJD型低速逆止器是我公司在參考國外同類逆止器先進技術的基礎上，結合國內減速器和逆止器使用情況，專門為大傾角、大運量帶式輸送機開發的一種低速逆止器，由于該系列逆止器的防轉臂采用了分體設計，當逆止器發生突發事故或在檢修主機需要逆止器倒轉時，可以快速取下聯接防轉臂的銷柱，逆止器本體實現與主機一起轉動的功能。

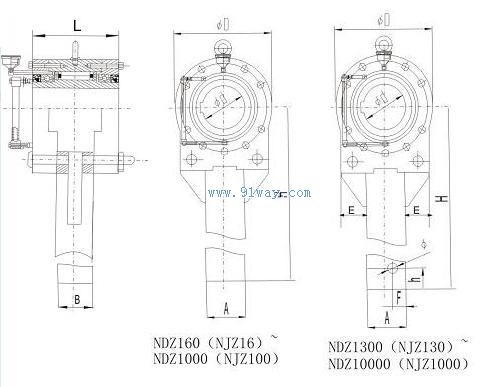

型號	扭矩 N.m	內環最高轉速 r/min	空轉阻力矩 N.m	孔徑范圍	結構尺寸									重量Kg
					A	B	D	H	h	Φ	L	E	F
NDZ160(NJZ16)	16000	150	20	100-130	120		320	506			150			98
NDZ250(NJZ25)	25000	150	35	120-160	140	80	360	800			150			112
NDZ400(NJZ40)	40000	150	45	160-200	160	88	430	850			160			182
NDZ500(NJZ50)	50000	100	75	160-220	200	100	500	1000			240			354
NDZ1000(NJZ100)	100000	100	95	180-250	250	120	600	1200			290			644
NDZ1300(NJZ130)	130000	90	100	200-270	280	120	650	1300	80	40	290	120	60	755
NDZ2000(NJZ200)	200000	90	110	230-300	320	130	780	1300	80	45	290	135	60	1088
NDZ2800(NJZ280)	280000	90	140	250-320	360	140	850	1500	100	50	320	150	70	1426
NDZ3300(NJZ330)	330000	80	160	260-350	400	140	930	1600	100	55	360	160	70	1921
NDZ5300(NJZ530)	530000	80	220	320-420	450	150	1030	1800	120	60	450	180	80	2945
NDZ7100(NJZ710)	710000	80	250	350-450	500	160	1090	2000	120	70	480	210	100	3518
NDZ10000(NJZ1000)	1000000	70	280	380-480	560	170	1200	2200	150	80	500	230	110	4442
注：1、孔公差為H7，推薦軸公差為h6;安裝孔鍵槽尺寸按GB/T1095-1979選取，寬度偏差采用一般鍵聯接，軸為N9,轂為JS9。

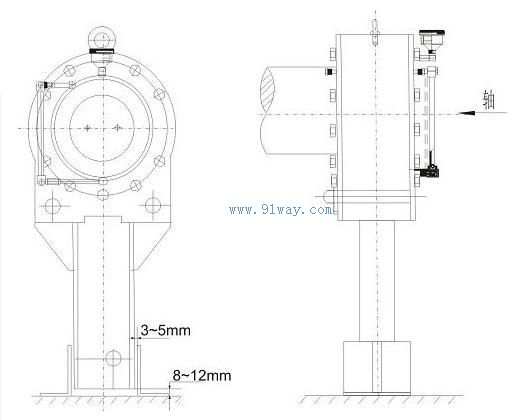

2、力矩臂軸向不能剛性定位，保證力矩臂可軸向移動，防止因軸不對中而產生的附加力矩，使用鍵銷或角鐵軸向限位，
軸向檔鐵不能傾斜，否則會引起逆止器故障。
3、“NJZ”代表煤炭行業標準代號。
