CK30系列閥門驅動器

CK30系列直行程執行器(驅動器)，適用于二通、三通的VA系列DN25～DN65調節閥門配用。

型號說明

CK31：浮態控制。
CK32：標準信號控制，能接受0～10V或4～20mA控制信號，并反饋0～10V閥門位置電壓信號，提供比例式控制。

特點
+ 24V交流電壓的雙向可逆馬達，內置磁離合器
+ 800牛頓力
+ 直行程調節方式
+ 行程23mm以下
+ CK32內置數碼管顯示，調試更加直觀方便、控制精度高、響應速度快
+ 行程位置指示器
+ 阻燃ABS塑料外罩
+ 可附加手動控制桿
+ 現場安裝方便
工作原理

驅動器是由可逆同步馬達驅動，并帶磁性離合器。馬達通過馬達轉子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭力。故此當馬達沒有電流通過時，能穩定地停頓在任何一點，當閥門全開或全關時磁離合器分離，停止調節。控制器的浮態式或比例式控制信號能使馬達順時轉動或逆時轉動。

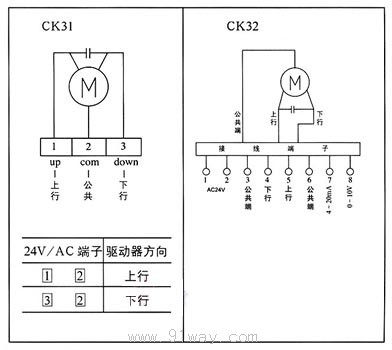

CK30系列閥門驅動器接線圖

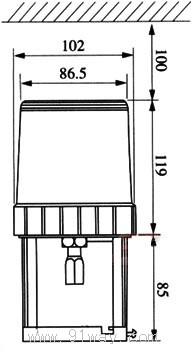

結構圖

CK30系列閥門驅動器技術參數
