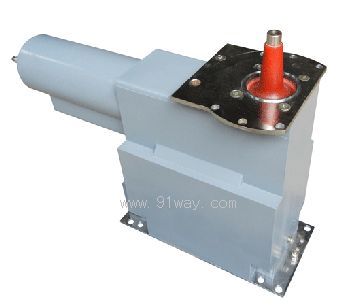

JDZX6-20,27.5型CGIS用電壓互感器產品詳細說明：

JDZX6-20,27.5型CGIS用電壓互感器為CGIS柜配套使用電壓互感器，安裝于SF6氣室外，與氣室內的內錐絕緣子緊密配合。用于交流50~60Hz電力系統中做電壓，電能計量和繼電保護用。

JDZX6-20,27.5,35RCQ2型CGIS用電壓互感器采用高性能鐵芯、優質漆包線及絕緣材料，采用環氧樹脂澆注絕緣，外覆金屬殼包封或者噴涂金屬材料，起到屏蔽接地保護作用，達到可觸摸的效果。

JDZX6-20,27.5,35RCQ2型CGIS用電壓互感器體積小，重量輕，外形美觀，安裝方便，采用先進設計理念，產品性能優良，計量準確，安全可靠，局部放電小，產品本身還帶有熔斷器保護，所有性能完全滿足GB1207-2006國家標準和IEC60044-2國際電工標準。
JDZX6-20,27.5,35RCQ2型CGIS用電壓互感器主要技術參數如下：

額定絕緣水平：
24/65/125kV （JDZX6-20RCQ2）
31.5/80/185kV （JDZX6-27.5RCQ2）
40.5/95/200kV （JDZX6-35RCQ2）

額定電壓比：
24/√3/0.1/√3/0.1/√3/0.1/3kV
27.5/√3/0.1/√3/0.1/√3/0.1/3kV
35/√3/0.1/√3/0.1/√3/0.1/3kV

準確級： 0.2/0.5/3P

額定二次負荷：
10/15/50VA
15/20/50(或100)VA
