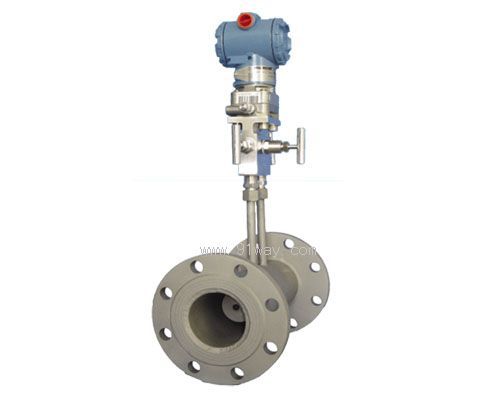

LGK,LGX,LGQ一體化孔板質量流量計產品詳細說明：

一體化孔板質量流量計經管道介質流量的方法有幾種，但其中應用最為廣泛、最為普遍的是壓差式流量計。它由節流裝置和差壓計或者由節流裝置與差壓變送器連同二次表共同組成。節流裝置的使用歷史悠久，在國際，國內都已標準化。節流裝置是差壓測量時一次元件，人們利用它在管道內使流體產生壓差。利用導壓管把節流裝置前后產生的壓差傳送給差壓變送器，再輸入到二次儀表，便顯示出管道內流體的瞬時流量或累計流量。利用調節儀表也可以對流量進行調節。節流裝置結構簡單，測量準確，使用可靠，檢修、維護都很方便。

用途：

LG/FB型標準環室孔板、法蘭孔板節流裝置是無刻度的流量測量裝置,它與氣動、電動差壓變送器或雙波紋管差壓變送器配套使用。在冶金、化工、石油、電力工業系統連續測量介質溫度≤400℃的液體、氣體、蒸汽流經孔板所產生的壓差,由變送器將該壓差訊號轉換成比例的輸出信號，再有二次儀表或調節器，對被測量流量進行記錄，指示或調節。

工作原理：
節流裝置是人為的在介質流通的管道內造成節流（如圖一所示）。當被測介質流過節流裝置之后，造成一個局部收縮，流束集中，流速增加，靜壓力降低，于是在孔板的上、下游兩側產生一個靜壓力差。這個靜壓力差與流量之間呈一定的函數關系，流量愈大，所產生的靜壓力差愈大，因此通過測量差壓的方法，就可測是流量。

節流裝置的結構如圖二、三所示：

結構特點：
1、環室取壓標準孔板：
屬標準孔板。由于實現了環室取壓，提高了測量精度，縮短了安裝時所需最小直線管段長度，可在各部門普遍應用。
2、角接單獨鉆孔取壓標準孔板：
屬標準孔板。當管徑在400毫米以上時,多采用此種形式。取壓方式為法蘭單獨鉆孔取壓、圓形均壓環取壓或方形均壓環取壓。孔板形式可為帶柄孔或非標準的圓缺孔板等。
3、法蘭取壓標準孔板：
屬標準孔板。它不論管道直徑大小，其上、下游取壓孔中心均位于距孔板兩側端面各式各1時（25.5mm)處，煉油系統普遍采用此種形式。
4、徑距取壓標準孔板：
屬標準孔板。取壓方式為管道取壓。上游取壓孔中心位于孔板前面一倍管道內徑處。下游取壓孔中心位于距離孔板后端面為管內徑之半的地方。
5、小口徑孔板：
屬非標準孔板。用于測量10毫米至50毫米管徑內流體的測量。
6、雙重孔板：
是由相互按一定距離安裝在直管道中的兩塊標準孔板組成。依流束方向而言，前面的孔反稱為輔孔板，后面的孔板稱為主孔板。輔孔板的截面比m1大于主孔板的截面比m。兩塊孔板構成了類似帶液壁的噴咀。它用于低雷諾數流體或高粘度的流量測量。
7、圓缺孔板：
屬非標準孔板，適用于臟污的、或有氣泡析了的、或含有固體微粒的流體流量的測量，其測量精度較低。
8、錐形入口孔板：
屬非標準孔板。圓形錐與中心線夾角呈45°，這種錐形入口孔板能適用于雷諾數很低的場合，但管道尺寸不得小于25毫米。
9、其它。

優點：
1）標準孔版--具有測量精度高，安裝方便，使用范圍廣、造價低等特點。廣泛應用與各種介質的流量測量。
2）標準噴嘴--具有耐高溫高壓，耐沖擊，使用壽命長，測量范圍大，測量精度高的特點。適用于電廠高溫高壓蒸汽流量，熱網管路，流速大的流體流量測量。具有兩種形式：A：ISA1932 噴嘴（標準噴嘴）B：長頸噴嘴。
3）經典文丘里管文丘里噴嘴--具有壓力損失小，測量精度高，前后直管長度短，使用壽命長的特點。
4）機翼測風裝置--具有壓力損失小，前后直管較短，測量穩定的特點。
5）雙文丘里管--具有壓力損失小,測量穩定的特點,適用于圓形或矩形管道的風量測量。規格：DN80-4000mm(或長×寬)。
6）環形孔板、圓缺孔板、偏心孔板--具有不易堵塞，前后直管較短的特點。適用于高爐煤氣、焦?fàn)t煤器等含粉狀、雜質交多的氣體及液體的測量。
7）雙重孔板1/4圓噴嘴--使用低雷諾數狀態下的各種流量，廣應用于各種流速較低的液體、氣體的流量測量。
8）阿牛巴流量計--具有壓力損失小，安裝方便特點。適用圓形、矩形管道的流量測量。
9）限流孔板--具有限流、降壓的特點。適用于限制流量或降壓。
10）單、雙室平衡容器--適用于液位、汽包水位。

技術規格：

序號	名稱	型號	公稱直徑Dg(mm)	公稱壓力Pg(kg/c )	備注
1	角接環室取壓 標準孔板	LGK-H-10 LGK-H-25 LGK-H-64 LGK-H-100	50-400 50-400 50-400 50-400	10 25 64 100	1、按用戶需要可提供如下法蘭標準 (1)化工部標準HG5010-5016-58 (2)一機部標準JB78～82～59 (3)水電部典標準 (4)按用戶圖紙加工。 2、孔板材料一般為不銹鋼。
2	角接單獨鉆孔取壓 標準孔板	LGK-E-6 LGK-E-10 LGK-E-16 LGK-E-25	400-2000 400-2000 400-2000 400-2000	6 10 16 25
3	法蘭取壓 標準孔板	LGK-F-10 LGK-F-25 LGK-F-64 LGK-F-100	50-750 50-750 50-750 50-750	10 25 64 100
4	徑距取壓 標準孔板	LGK-J-6 LGK-J-25 LGK-J-64 LGK-J-100	50-2000 50-2000 50-1000 50-600	6 25 64 100
5	小口徑孔板	LGX-25 LGX-64	10-50 10-50	25 64
6	圓缺孔板	LGQ-6 LGQ-16	50-2000 50-1600	6 16

LGK,LGX,LGQ一體化孔板質量流量計
