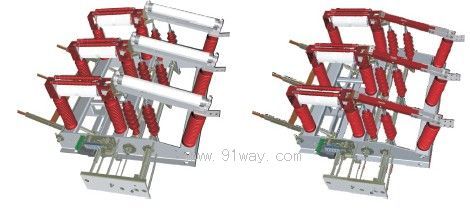

. 概述
FZRN21-40.5型戶內高壓真空負荷開關及組合電器，適用于三相交流40.5kV、50HZ的電力系統中，或與套配電設備及環網開關柜,組合式交電站等配套使用，廣泛用于風力發電.誠網建設改造工程,工礦企業,高層建筑和公共設施等,可作為環網供電單元或終端設備，起著電能的分配，控制和保護作用。該產品技術性能符合GB16926-1997《交流高壓負荷開關-熔斷器組合電器》及IEC420《交流高壓負荷開關-熔斷器組合電器》的要求。
本產品具有開斷能力大、安全可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕，基本不需維護等優點。具有開斷額定電流、過載電流、短路電流和防止設備缺相運行的能力，開關有明顯可見的隔離斷口,配裝具有關合能力的接地關及電動彈簧機構，具有遠動遙控能力。

2. FZRN21-40.5型戶內高壓真空負荷開關型號及含義

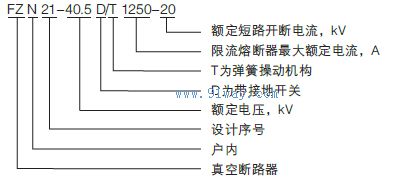

2.1 高壓真空負荷開關

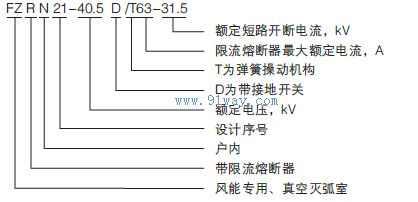

2.2 高壓真空負荷開關-熔斷器組合



3. 使用條件
正常使用條件
3.1 周圍空氣溫度不超過40℃，且在24h內測得的平均植不超過35℃，最低周圍空氣溫度為-25℃；
3.2 陽光輻射的影響可以忽略；
3.3 海拔高度不超過1000m；
3.4 周圍空氣沒有明顯地受到塵埃、煙、腐、蝕性和、或可燃性氣體，蒸汽或鹽霧的污染;
3.5 相對濕度日平均植不超過95%;水蒸氣壓力日平均值不超過22kPa;月相濕度對平均值不超過90%；月水蒸氣壓力平均值不超過1.8KPa;
3.6 來自開關設備和控制設備外部的振動或地動是可以忽略的；
3.7 在二次系統中感應的電磁干擾的幅度值不超過1.6kV。

4. FZRN21-40.5型戶內高壓真空負荷開關技術參數

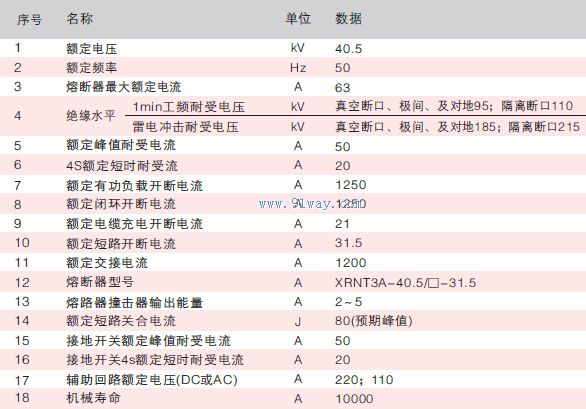

4.1 組合電器的主要技術參數

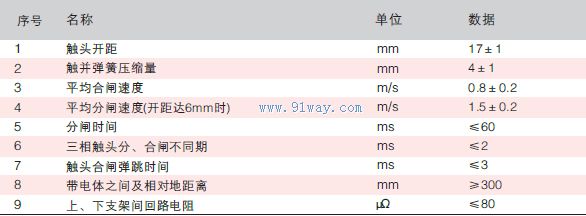

4.2 組合電器中真空負荷開關裝配調整后的技術參數

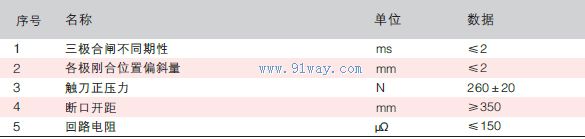

4.3 組合電器所配的隔離開關裝配調整后的技術參數

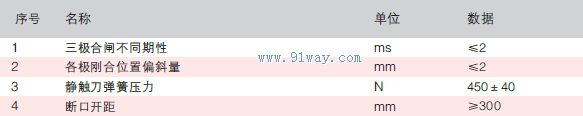

4.4 組合電器所配接地開關裝配調整后的技術參數

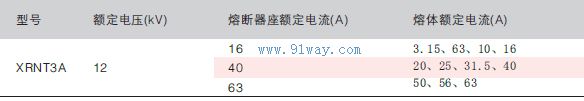

4.5 組合電器所配熔斷器的技術參數

5. 結構和工作原理
5.1 結構特點
組合電器為三極聯動結構：主要是由框架，真空滅弧室，隔離開關(裝有熔斷器)，接地開關以及彈簧操作機構組成，隔離開關，真空滅弧事和接地開關通過絕緣子固定于框架上，彈簧操動機構裝于框架的側板上。
5.2 工作原理
5.2.1 真空滅弧室的操作
組合電器的真空滅弧室的操作方式采用電動彈簧操動機構進行合閘，用脫扣電磁鐵進行分閘，也可用于手動進行合。分閘操作，手動合閘時用操作手柄順時針方向轉動彈簧操動機構的傳能軸。
5.2.2 隔離開關，接地開關的分，合閘操作
組合電器的真空滅弧室，隔離開關和接地開關三者之間裝有可靠的機械聯鎖裝置，隔離開關與接地開關由同一軸操動。當隔離開關后合，最后真空負荷開關合。分閘順序與此相反,只有當真空負荷開關處于分閘狀態時，才可操作隔離開關與接地開關。
5.2.3 熔斷器撞擊脫扣分閘
處于合閘位置的組合電器，當短路電流或過載電流流過主回路時，出現至少一相熔斷器熔體熔斷。
撞擊器動作，分閘速度視電流大小，電流越大分閘速度越快，使組合電器的機械脫扣裝置動作，這樣真空滅弧室在分閘彈簧的作用下實現可靠快速分閘。

6. 組合電器的外形、安裝尺寸

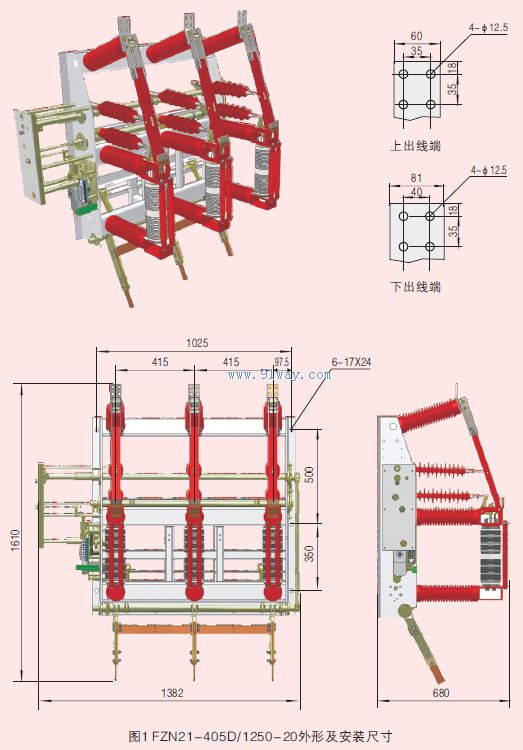

負荷開關外外形及安裝尺寸

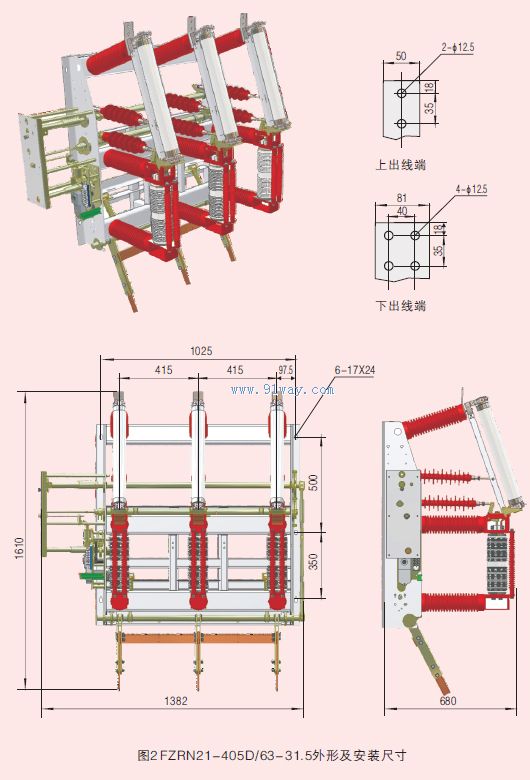

組合電器外形及安裝尺寸



7. 驗收、安裝
7.1 交貨條件
工廠裝配好的組合電器在出廠前都要進行完整性檢驗，并按國家標準GB 16926及產品的技術條件進行嚴格的出廠試驗，以確保出廠的每臺組合電器結構和功能的正確性。
7.2 驗收
收貨方在收到此開關設備后，應進行以下工作：
a) 根據裝箱清單清點貨物是否有短缺；
b) 檢查貨物是否完整無缺，有無受到損壞(如受潮及其它不利影響)；
c) 如有發現貨物有嚴重損壞應及時通知供貨方，并做記錄(必要時進行拍照)
7.3 安裝
組合電器應裝在能觀察到隔離刀分、合狀態的墻上或金屬柜內。用6只M16栓通過框架上的安裝孔，與固定架連接，手動操動機構的安裝詳見圖2。安裝時隔離刀及滅弧室應處于分閘狀態。
準確而專業的安裝是保證組合電器無故障運行的一個基本重要條件。組合電器在安裝時應注意以下幾點：
a) 必須保證柜體和組合電器相配合的尺寸設計準確，各項技術參數相符；
b) 組合電器固定安裝在開關柜內，要保證組合電器沒有受到拉壓或變形，它的四個安裝螺栓聯結應堅固不松動；
c) 連接母排時，不能使母排受到永久性的拉力或壓力。并保證連接母排的螺栓堅固不松動。
8. 維護和保養
組合電器的維護必須由熟悉各種安全操作規程并了解產品性能的專業人員來完成。對檢查和維修進行記錄。在維修工作進行時，要確保沒有觸電危險。
本公司生產的組合電器具有結構簡單和耐用的特點，因此具有很長的使用壽命。在正常使用條件下，在使用年限內檢修工作很少。但由于使用環境的差異及其對組合電器使用壽命的影響，仍需進行以下幾項必要的檢查、維護工作。
a) 視工作環境在6-12月內應對組合電器本體進行適當檢查，特別要檢查其外觀情況。同時也要檢查設備表面的污穢、受潮和腐蝕情況。用干布清潔絕緣件表面的灰塵，然后用沾有清洗劑的綢布揩去其他污穢物(注意所用清洗劑能適用于塑料或合成塑材料)；
b) 若組合電器是使用在長期不操作的場合下，每年應對組合電器轉動摩擦部份進行滑；
c) 每年應對組合電器進行至少1次的絕緣測試以判斷真空滅弧室是否漏氣或其它外界原因造成絕緣強度的降低。
9. 包裝、運輸和貯存
9.1 組合電器包裝時應處于分閘狀態。固定在包裝箱的底板上，且要有防雨措施，并有完整的包裝標記。
9.2 組合電器運輸時不準倒置和受到強烈振動，不得受潮、雨淋，產品外表面不得破損，零部件不得丟失。
9.3 組合電器裝卸只能采用以下工具：起重機、叉車或行車。起吊時不應搭鉤在組合電器本體上，而應搭鉤在組合電器標有起吊標志的起吊孔內。
9.4 組合電器長期貯存要處于分閘狀態，并且要放置在戶內干燥通風、防潮、防振及防有害氣體侵蝕的場所，并定期檢查環境是否符合要求。

10. 隨機文件及備品配件
10.1 產品合格證書；
10.2 出廠檢驗報告；
10.3 使用說明書
10.4 機構說明書及接線圖；
10.5 裝箱單；
10.6 附件及備品配件。
