MB1L系列小型帶剩余電流保護斷路器適用工作環境和安裝條件
1、環境溫度：-35℃~+70℃；
2、海拔：接觸器安裝地點的海拔不超過2000m；
3、空氣相對濕度：≤95%；
4、污染等級2的環境；
5、無顯著振動和沖擊的地方。

結構特征
MB1L系列小型斷路器由塑料外殼、操作機構、觸頭滅弧系統、脫扣機構等組成。外殼采用了高阻燃、高強度的特種塑料，抗沖擊能力強、重量輕。斷路器操作機構零件采用了高強度塑料材料，在確保靈敏、可靠的同時獲得了最低的轉動慣量，使從短路故障開始到脫扣機構動作的時間很短。脫扣機構由雙金屬片過載反時限脫扣機構和短路瞬動電磁機構二部分組成。

TH35mm標準安裝軌安裝--安裝簡捷方便。

適用范圍
MB1L系列小型斷路器主要適用于交流50/60Hz,額定工作電壓為230V/400V及以下，額定電流至100A的電路中，主要用于電氣線路及設備的過載、短路保護。

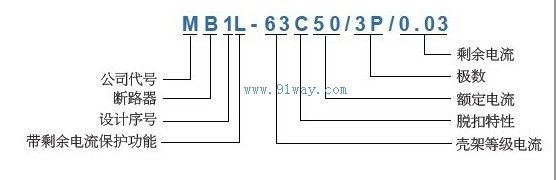

型號說明
