| 產品名稱: | ZTGZ/ZNAZ-64型氣動偏心旋轉調節閥 | |||||

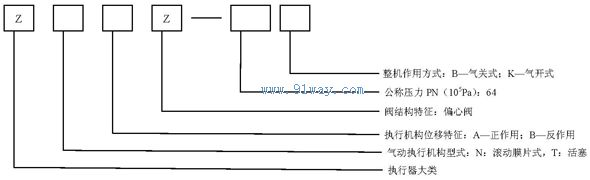

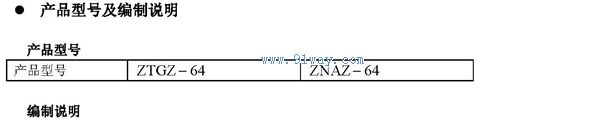

| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 泵閥管件 -- 調節閥 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
ZTGZ/ZNAZ-64型氣動偏心旋轉調節閥(以下簡稱偏心閥)是一種常用的角行程氣動調節閥,在用電氣轉換器后,可與電動單元組合儀表組成自控回路,可廣泛應用于化工、石油、輕紡、冶金、和電站等工業生產的自動調節和遠程控制。
ZTGZ/ZNAZ-64型氣動偏心旋轉調節閥特點:
閥體流路通暢、阻力小、重量輕、和同口徑單、雙座閥相比,有較大的流通能力,重量只有同口徑單座閥的1/3左右。偏心閥的閥芯為旋轉運動,填料函的密封性較好,同時執行機構有較大輸出力矩,閥的泄漏量小。
|

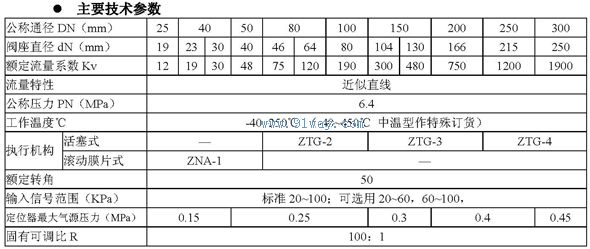

公稱通徑DN(mm) |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
250 |
300 | ||||
|
額定流量系數C |
12 |
19 |
30 |
48 |
75z |
120 |
190 |
300 |
480 |
750 |
1200 |
1900 | |
|
流量特性 |
近似直線 | ||||||||||||
|
公稱壓力PN(MPa) |
6.4 | ||||||||||||
|
工作溫度 |
-40~250℃(-40~450℃高溫型作特殊訂貨) | ||||||||||||
|
執行機構 |
活塞式 |
ZTG-1 |
ZTG-2 |
ZTG-3 |
ZTG-4 | ||||||||
|
滾筒膜片式 |
ZNA-1 | ||||||||||||
|
額定轉角 |
50? | ||||||||||||
|
輸入信號范圍KPa |
20~100(標準信號);20~60;60~100 | ||||||||||||
|
定位器最大氣源壓力MPa |
0.15 |
0.30 |
0.30 |
0.4 |
0.45 | ||||||||
|
0.15 |
0.25 | ||||||||||||
|
允許壓差△P(MPa) |
3.0 |
2.5 |
2.0 |
1.5 |
1.0 | ||||||||
