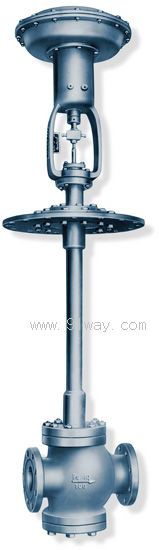

ZMA/BP-16D型氣動薄膜直通低溫單座調節閥和ZMAN—16D型氣動薄膜直通低溫雙座調節閥是氣動執行器的品種之一。在石油、化工、冶金等工業生產過程的自動控制中得到廣泛的應用。它特別適用于-60℃～-250℃低溫狀態下的介質(如液氧、液氮)的控制和調節。為確保調節精度，必須配用閥門定位器。

結構特點：
1.氣動低溫調節閥是氣動直通單、雙座調節閥的一種變型產品。所不同之處就是為使閥在-60℃～-250℃低溫下正常工作，上閥蓋增加了長頸(延長蓋)，使填料仍處于常溫下工作。
2.氣動低溫調節閥按其作用方式分為氣關式和氣開式兩種。對于低溫單座閥，當公稱通徑DN<25mm時，因閥芯采用單導向，氣關式采用ZMA型氣動薄膜執行機構；氣開式采用ZMB型氣動薄膜執行機構。當公稱通徑≥25mm時，因閥芯采用雙導向，氣關式和氣開式均采用ZMA型氣動薄膜執行機構，當由氣關式改裝成氣開式時，只需將閥桿擰在閥芯導向的另一端，閥體上下翻轉180°，上、下閥蓋位置互換即可實現。
3. 氣動低溫調節閥在不同工作溫度下，對閥的材料(見表5)、長頸的長度(圖二中尺寸H1)應予以合理選用。
4. 氣動低溫調節閥在氣動執行機構的支架兩側設有安裝手輪機構、閥門定位器的螺孔。
