JDX-110型高壓電壓互感器產品詳細說明：

JDX-110型電壓互感器為全密封單相四繞組油紙絕緣結構，器身固定在油箱中，上、下油箱均為環形結構。瓷套采用均壓環固定在油箱上部，其頂部裝有不銹鋼膨脹器、一次接線板及油位指示，油箱上裝有壓力釋放閥，油箱下部裝有二次出線盒，底部設有油樣活門。

JDX-110型高壓電壓互感器主要技術數據：

額定電壓（KV）	一次繞組（AN）	110/√3
	測量繞組（1a1n）	0.1/√3
	保護繞組（2a2n）	0.1/√3
	剩余電壓繞組（dadn）	0.1
相數，頻率（Hz）		單相，50
二次繞組準確級及額定輸出（VA）cosФ=0.8	測量繞組	0.2	100
		0.5	200
		1	400
	保護繞組	3P	400
剩余電壓繞組準確級及額定輸出（VA）		3P級，300
二次繞組極限輸出（VA）		2000
額定絕緣水平（KV）
局部放電水平（PC）		≤10

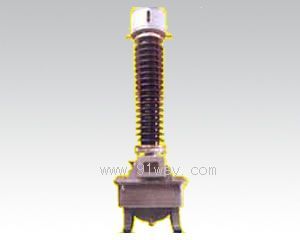

JDX-110型高壓電壓互感器
