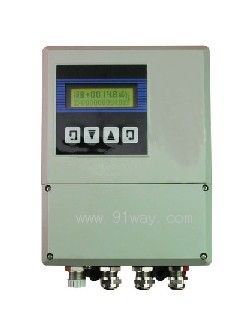

JD090智能電磁流量轉換器產品詳細說明：

詳細信息
JD090型智能電磁流量轉換器是經過不斷升級改良的高精度、高可靠性產品，該流量計在勵磁技術，智能化技術方面達到了國內水平。可配套本公司生產的各種流量傳感器

特點
·可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；
·采用 16位嵌入式微處理器，運算速度快。精度高；
·全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍度可達 1500∶1；
·超低 EMI開關電源，適用電源電壓變化范圍大。抗EMC性能好；
·全漢字菜單操作，使用方便，操作簡單，易學易懂；
·高清晰度背光 LCD顯示；
·具有雙向流量測量、雙向總量累計功能，電流、頻率具備雙向輸出功能；
·內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量；
·具有 RS485或HART等數字通訊信號輸出；
·空管檢測功能；
·恒流勵磁電流范圍大，可與不同公司、不同類型的電磁流量傳感器配套使用；
·具有自檢與自診斷功能；
·采用 SMD器件和表面安裝（SMT）技術，電路可靠性高；
·儀表內部設計有不掉電時鐘，可記錄 16次掉電時間。

JD090智能電磁流量轉換器技術性能指標
執行標準： JB／T 9248－1999 電磁流量計。
配套傳感器公稱通經范圍： DN3～DN3000
流量測量范圍：流量測量范圍上限值的流速可在 0.3m/s～15m/s范圍內選定，下限值的流速可為上限值的1％。參比條件下流量精確度見表5.2。

通徑 mm	量程 m/s	精確度
3～20	0.3以下	± 0.25%FS
	0.3～1	± 1.0R
	1～15	± 0.5%R
25～600	0.1～0.3	± 0.25%FS
	0.3～1	± 0.5%R
	1～15	± 0.3%R
700～3000	0.3以下	± 0.25%FS
	0.3～1	± 1.0%R
	1～15	± 0.5%R
%FS：相對量程的；％R：相對測量值的。

Vs：設定量程（m/s） 表5.2
重復性誤差：測量值的 ± 0.1％
電流輸出
a) 電流輸出信號：雙向兩路，全隔離0～10mA/4～20mA。
b) 負載電阻：0～10mA時，0～1.5kΩ；4～20mA時，0～750Ω。
c) 基本誤差：在上述測量基本誤差基礎上加±10μA。
頻率輸出：正向和反向流量輸出，輸出頻率上限可在 1～5000Hz內設定。帶光電隔離的晶體管集電極（O、C）開路雙向輸出。外接電源不大于35V，導通時集電極最大電流為250mA。
脈沖輸出：正向和反向流量輸出，輸出脈沖上限可達 5000cp/s。脈沖當量為0.0001～1.0m 3 /cp。脈沖寬度自動設置為20ms或方波。帶光電隔離的晶體管集電極（O、C）開路輸出。外接電源不大于35V，導通時集電極最大電流為250mA。
流向指示輸出：本流量計可測正反方向的流體流動流量，并可以判斷出流體流動的方向。規定顯示正向流量時輸出��+10V��高電平，反向流體流動輸出0V的低電平。
報警輸出：兩路帶光電隔離的晶體管集電極開路報警輸出。外接電源不大于 35V，導通時集電極最大電流為250mA。報警狀態：流體空管、勵磁斷線、流量超限。
串行通訊 :可選RS232C或RS485串行通訊接口、具有防雷擊保護。
阻尼時間 :在0～100s(90%時)間分檔可選。
電氣隔離 :模擬輸入與模擬輸出間絕緣電壓不低于500V；
模擬輸入與報警電源間絕緣電壓不低于 500V；
模擬輸入與交流電源間絕緣電壓不低于 500V；
模擬輸出與交流電源間絕緣電壓不低于 500V；
模擬輸出與大地之間絕緣電壓不低于 500V；
脈沖輸出與交流電源間絕緣電壓不低于 500V；
脈沖輸出與大地間絕緣電壓不低于 500V；
報警輸出與交流電源間絕緣電壓不低于 500V；
報警輸出與大地間絕緣電壓不低于 500V ；
