詳細信息

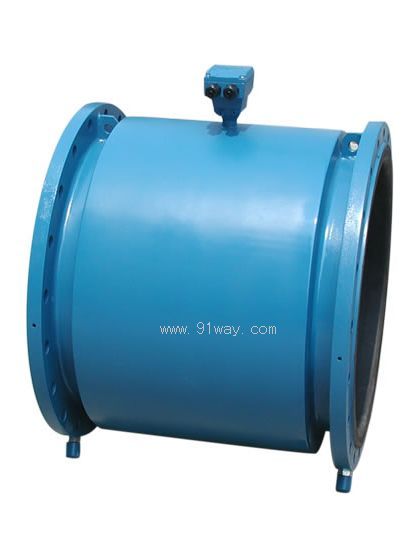

JD090電磁流量傳感器，集國外電磁流量計的優點，并根據國內的實際使用情況而設計。可以用來測量酸，堿，鹽等腐蝕性液體或液體內混有固體的兩相體，如礦漿，泥漿和含有大量雜物的污水及粘度很大的介質。在化工，冶金，造紙、制藥、制糖、輕紡、釀酒、食品、環保、化纖、水利等行業獲得廣泛應用。

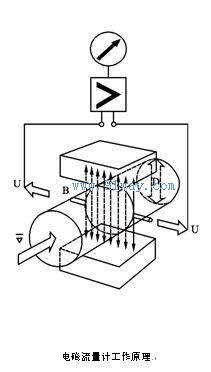

工作原理：
電磁流量計是根據法拉弟電磁感應定律設計的，在測量管軸線和磁場磁力線相互垂直的管壁上安裝一對檢測電極，當導電液體沿測量管在交變磁場中，磁力線成垂直方向運動時，導電液體切割磁力線產生感應電勢，此感應電勢由測量管上的兩個檢測電極檢出。用下列公式表示：
E=KBVD
式中： E－感應電勢,K－與磁場分布及軸向有關的系數，
B－磁感應強度，V－導電液體平均流速， D－兩電極的距離。

JD090電磁流量傳感器特點：

• 傳感器采用整體焊接結構，密封性能良好。
• 結構簡單，可靠，無可動部件，幾乎無壓力損失，工作壽命長。
• 傳感器無節流部件，不存在堵塞現象，因而適用于測量有懸浮物，固體顆粒，纖維等兩相流，另外由于清洗和滅菌消毒方便，故特別適用于食品和制藥工業。
• 測量精度不受被測介質壓力，溫度，密度（包括液固比）粘度等物理參數變化的影響。
• 采用低頻二值矩形波勵磁及采樣放大技術，抗干擾能力強，零點穩定，工作可靠。
• 儀表靈敏，輸出信號與流量成正比，量程比寬。
• 耗電量小，成套儀表耗電量小于 30VA，與傳感器的口徑大小無關。
• 傳感器可提供防爆型（混合隔爆型），防爆等級 mdⅡBT4。
• 傳感器與 JD090型轉換器配套，可測正/反二個方向的流量。

主要技術參數
成套精度： 口徑Φ 10～Φ2000，±0.5%
介質電導率：>5μS/cm(水＞20μs/cm)
輸出信號： 4～20mA DC
0～10mA DC（按用戶需要）
最大工作溫度： 口徑Φ10～Φ1200 80，120，180℃三種(根據襯里材料不同)
最大工作壓力： 口徑Φ 10～Φ50 4.0MPa
口徑Φ 65～Φ125 1.6MPa
口徑Φ 150～Φ1000 1.0MPa
口徑Φ 1200～Φ2000 0.6MPa
