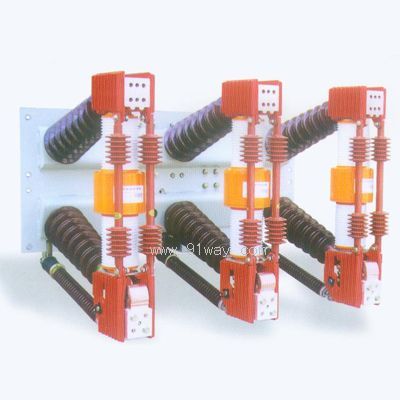

| 產品名稱: | ZN22-40.5戶內高壓真空斷路器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 高壓電器 -- 戶內真空斷路器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
|
序號 |
參數名稱 |
單位 |
數 據 | ||
|
20kA |
25kA |
31.5kA | |||
|
1 |
額定電壓 |
kV |
40.5 | ||
|
2 |
額定電流 |
A |
630、1250、1600 |
630、1250、1600 |
1250、1600、2000、2500 |
|
3 |
額定短路開斷電流 |
kA |
20 |
25 |
31.5 |
|
4 |
額定短時耐受電流 |
kA |
50 |
63 |
80 |
|
5 |
額定短路持續時間 |
s |
4 | ||
|
6 |
額定峰值耐受電流 |
kA |
50 |
63 |
80 |
|
7 |
額定短路關合電流(峰值) |
kA |
50 |
63 |
80 |
|
8 |
額定短路開斷電流開斷次數 |
次 |
12 |
16 |
20 |
|
9 |
額定操作順序 |
分-0.3s-合分-180s-合分 | |||
|
10 |
額定電容器組開斷電流 |
A |
630 | ||
|
11 |
額定背對背電容器組開斷電流 |
A |
400 | ||
|
12 |
額定雷電沖擊耐受電壓(全波) |
kV |
185 | ||
|
13 |
額定短時工頻耐受電壓(1min) |
kV |
95 | ||
|
14 |
合閘時間 |
ms |
≤85 | ||
|
15 |
分閘時間 |
ms |
≤60 | ||
|
16 |
機械壽命 |
次 |
10000 | ||
|
17 |
儲能電機額定功率 |
W |
350 | ||
|
18 |
儲能電機額定電壓 |
V |
AC/DC110、AC/DC220 | ||
|
19 |
儲能時間 |
s |
≤15 | ||
|
20 |
合閘電磁鐵額定電壓 |
V |
AC/DC110、AC/DC220 | ||
|
21 |
分閘電磁鐵額定電壓 |
V |
AC/DC110、AC/DC220 | ||
|
22 |
儲能式分勵脫扣器額定電壓 |
V |
AC/DC110、AC/DC220 | ||
|
23 |
失壓脫扣器額定電壓 |
V |
AC/DC110、AC/DC220 | ||
|
24 |
過電流脫扣器額定電流 |
A |
3.5 5 | ||
|
25 |
輔助開關額定電流 |
A |
AC10 DC5 | ||
|
26 |
重 量 |
kg |
170 | ||
ZN22-40.5戶內高壓真空斷路器
