ZN72-40.5戶內高壓真空斷路器產品詳細說明：

ZN72—40.5型真空斷路器為額定電壓40.5kV，三相交流50Hz的戶內高壓開關設備。本斷路器機構與開關一體；專用的操動機構為彈簧儲能式，可以用交直流儲能操作，也可用手動操作。

ZN72-40.5戶內高壓真空斷路器結構簡單、開斷能力強、壽命長、操作功能齊全、無爆炸危險、維修簡便，適用作發電廠、變電所等輸配電系統的控制或保護開關，尤其適用于開斷重要負荷及頻繁操作的場所。

序號	名 稱	單位	技術參數
1	額定電壓	kV	40.5
2	額定電流	A	1250 、 1600 、 2000
3	額定短路開斷電流	kA	25 31.5
4	額定短路關合電流 ( 峰值 )	kA	63 80
5	額定操作順序		O-0.3s-CO-180s-CO
6	動穩定電流 ( 峰值 )	kA	63 80
7	4 S 熱穩定電流	kA	25 31.5
8	額定短路電流開斷次數	次	20
9	額定雷電沖擊耐受電壓 ( 全波 )	kV	185
10	額定短時工頻耐受電壓 (1min)	kV	95
11	額定電流開斷次數	次	6000 10000
12	機械壽命	次	6000 10000
13	合閘時間	S	≤ 0.09
14	分閘時間	S	≤ 0.07
15	儲能電動機功率	W	350
16	儲能電動機額定電壓	V	≌ 110 、≌ 220
17	儲能時間	S	≤ 15
18	合閘電磁鐵額定電壓	V	-110 -220
19	分閘電磁鐵額定電壓	V	-110 -220
20	過電流脫扣器額定電流	A	5
21	輔助開關額定電流	A	AC ： 10 DC ： 5

　
注：分、合閘時間均為在最高、最低和額定操作電壓下的操作時間。

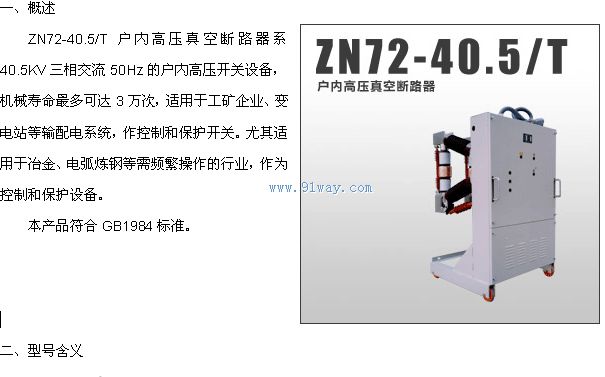

ZN72-40.5戶內高壓真空斷路器
