57STH系列混合式步進電機產品詳細說明：

57STH系列混合式步進電機

步距角精度-------------------------------------±5%
溫 升--------------------------------80℃ Max.
環境溫度---------------------20℃~+50℃
絕緣電阻-------------------100MΩ Min.50V DC
絕緣強度---------------------1000V 50Hz 1mA 1Minute
絕緣等級 ………………………………B

二、57STH系列混合式步進電機技術數據

電機型號	步矩角  ( ° )	機身長  L(mm)	相電壓  (V)	相電流  (A)	相電阻  ( Ω )	相電感  (mH)	靜力矩  (kg.cm)	引線數  (NO.)	轉動慣量  (g. c㎡)	定位力矩  (g.cm)	重量  (kg)
57STH41-1006A	1.8/0.9	41	5.7	1	5.7	8	3.9	4/6	120	0.21	0.45
57STH41-2006A			2.8	2	1.4	2.2	3.9
57STH41-3006A			1.9	3	0.65	1.0	3.9
57STH41-2804A			2	2.8	0.7	2.2	5.5
57STH56-1006A		56	7.4	1	7.4	17.5	9.0		300	0.4	0.7
57STH56-2006A			3.6	2	1.8	4.5	9.0
57STH56-3006A			2.36	3	0.75	1.9	9.0
57STH56-2804A			2.5	2.8	0.9	4.5	12.6
57STH76-1006A		76	8.6	1	8.6	23	13.5		480	0.68	1
57STH76-2006A			4.5	2	2.25	5.6	13.5
57STH76-3006A			3	3	1	2.6	13.5
57STH76-2804A			3.2	2.8	1.13	5.6	18.9
*以上僅為代表產品，派生產品可根據客戶要求制作

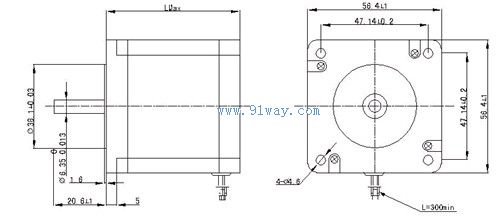

三、57STH系列混合式步進電機外形圖

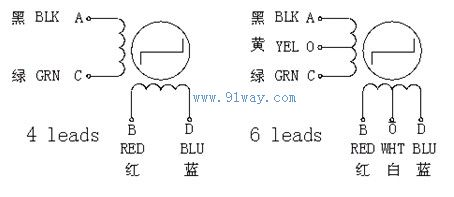

四、接線圖
