LXQⅡ系列消諧電阻器產品詳細說明：

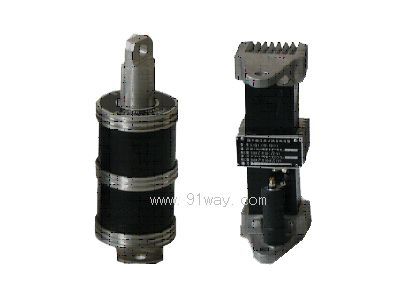

LXQⅡ系列消諧電阻器(以下簡稱消諧器)是一種非線性消諧阻尼器件，它安裝在6～35kV電壓互感器(以下簡稱PT)一次繞組Y0中性點與地之間，起限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的。（上圖為LXQⅡ型消諧電阻器、LXQ(D)Ⅱ型消諧電阻器）在6～35kV發、變電站所在電網中性點不接地情況下，母線上的PT一次繞組會成為中性點不接地電網對地的唯一金屬通道，電網相對地電容的充、放電，必然通過PT一次繞組，使其鐵芯深度飽和。因此在電網接地消失時，會在PT一次繞組中出現數安培的涌流，將PT的0.5A熔絲熔斷，消諧器能有效限制PT一次繞組的涌流。

在母線空載或出線較少時，可能產生鐵磁諧振過電壓，導致相電壓不穩，出現接地指示誤動作、PT高壓保險絲熔斷等現象。選用LXQⅡ系列消諧電阻器，將會大大降低這種情況的發生。

序 號	項目		技術指標
			LXQII10(6)型	LXQ(D)II10(6)型	LXQ（D）II型	LXQ(D)II35型
1	電阻器通過AC0.3mA（峰值電流時的電壓及阻值）	U0.3mA(V.峰值/√2)	130 ±30	130 ±30	450 ±50	450 ±50
2	電阻器通過AC3mA（峰值電流時的電壓及阻值）	U3mA(V.峰值/√2)	500 ±100	500 ±100	1400 ±150	1400 ±150
		R3mA (kΩ)	＞180	＞180	＞550	＞550
3	是否限制電阻器兩端的工頻電壓50H		不限制	限制3kV峰值/√2以下	不限制	限制5kV峰值/√2以下
4	2小時通過100mA峰值電流的熱容量		1．  無任何明顯損壞   2．  熱容量試驗前后  U0.3mA的變化≤±5%
5	10min通過500mA峰值電流的熱容量		1．  任何明顯損壞   2．  熱容量試驗前后  U0.3mA的變化≤±10%
使 用 條 件	戶內外，裝在壓變的就近邊上，消諧器雖有防雨功能，不宜直接經受日曬雨淋
	環境溫度-40℃～60℃
	交流電力系統頻率為50Hz或60Hz
	地震烈度8度以下地區

LXQⅡ系列消諧電阻器
