TXQ(3)型6～35KV非線性電阻消諧阻尼器產品詳細說明：

一、產品介紹：
TXQ(3)型6～35KV電壓互感器中性點用非線性電阻消諧阻尼器（簡稱消諧器），是安裝在6～35KV電壓互感器（以下簡稱壓變或PT）一次繞組Y。結線中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器的產品型號--TXQ表示按傳統外形設計的消諧器；TXQ3表示第三次改型設計的、電阻器外表裸露的、無須絕緣外套保護的、圓柱外形的消諧器。兩者只是外形不同，電氣性能完全相同。
TXQ(3)型6～35KV消諧器的直流電氣特性與傳統的LXQ及RXQ型消諧器相近，但結構設計從提高消諧器的熱容量出發,進行了較大的改進。消諧器采用電氣性能優異、超細顆粒的SiC為基材；經大噸位的壓機壓制成高密度的、圓餅狀的坯體；在還原氣氛下；經上千度的高溫?zé)�結而成。裸露的電阻器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝，很受用戶青睞。
二、應用與功能
6～35KV中性點非有效接地電網中的壓變有二個相關問題解決：
1.壓變的鐵磁諧振產生的過電壓常使設備內絕緣擊穿、外絕緣放電，且常因事故處理不及時或事故擴大而造成大面積停電。
2.電網中的弧光接地使壓變頻頻燒壞。
使用消諧器可有效地解決上述問題：消除或阻尼壓變非線性勵磁特性而引起的鐵磁諧振過電壓，這種諧振過電壓會導致系統相電壓不穩定；能有效抑制間隙性弧光接地時流過壓變繞組的過電流，防止壓變的燒毀；限制系統單相接地消失時在壓變一次燒組回路中產生的涌流，這種涌流會損壞壓變或使壓變?nèi)劢z熔斷；當系統發生單相接地后可較長時間保護壓變免受損壞。

三、主要電氣性能:
TXQ(3)型6-35KV消諧器主要性能參數(表1)

型號			直流特性KV/mA	非線性系數α	熱容量250mA/10min
TXQ(3)型6～10KV	通電型		1.45～1.65/15	0.40～0.45	通過
	弱絕緣型		1.38～1.45/15	0.40～0.45	通過
	高原型		1.48～1.52/15	0.40～0.45	通過
	超小型		1.45～1.65/15	0.40～0.45	通過
TXQ(3)型35KV	通用型	A	4.0～4.2/42	0.40～0.45	通過
		B	≥2.80～2.85/50	0.30～0.40	通過
	弱絕緣型		2.60～2.70/50	0.35～0.45	通過
	高原型		1.90～2.10/15	0.35～0.45	通過

表格中的參數為典型產品參數，如用戶有不同要求，可根據用戶要求生產。
四、TXQ(3)型6～35KV消諧器使用環境
1.在戶外，裝在壓變的就近邊上，消諧器雖有防雨功能，不宜直接經受日曬雨淋；
2.環境溫度-40℃～+60℃；
3.交流電力系統頻率為50HZ或60HZ；
4.地震烈度8度以下地區。
五、TXQ(3)型6～35KV消諧器安裝
1.安裝方式：TXQ（3）型消諧器體積較小，可以采用垂直方式，也可以采用水平方式安裝；
可以直接固定在壓變本體的螺桿上（注意JDZJ-6～10型壓變的固定螺栓是不接地的。需將消諧器接地端與接地螺栓相連接）。也在以固定在壓變附近支架上。

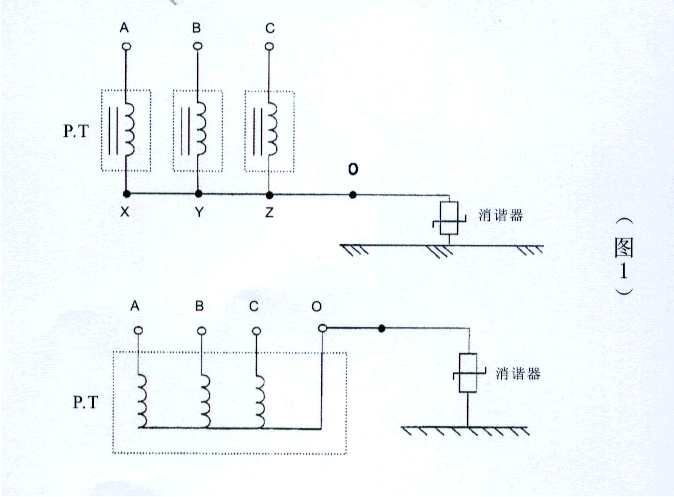

2.接線示意圖（見圖1）

（1）三個單相壓變（PT）時：
未接消諧器前，三個單相壓變高壓繞組尾（X•Y•Z）直接接地或是并聯成中性點（0）接地。
接消諧器時，必須將直接接地的高壓繞組尾或（0）與地斷開。消諧器接在中性點（0）與地之間，（中性點不再直接接地）。
　
（2）三相五柱壓變（PT）時：
未接消諧器前，三相五柱壓變中性點“0”直接接地，接消諧器時，必須將中性點（0）與地斷開，消諧器接在中性點（0）與地之間，（中性點不再直接接地）。

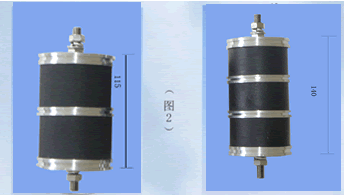

3.消諧器的主要安裝尺寸：
（TXQ3型見圖2）

4.TXQ（3）型消諧器參數測試
現場測量可用1000V搖表測消諧器的絕緣電阻，一般約為0.5MΩ,即可安裝.若需測量消諧器伏安特性及非線性系數α則可按下面方法測量。

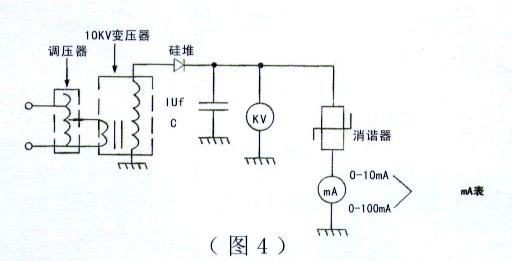

(1)測直流伏安特性接線圖:(見圖4)

　

(2)測試非線性系數α方法:
當消諧器的直流特性采用15mA時,分別測量出消諧器直流50mA及50mA時兩端電壓U1、U2；當消諧器的直流特性采用42mA或50mA時，分別測量出直流100mA及10mA時兩端電壓U1、U2剛非線性系數α為：
U1=I1為50（100）mA時電壓；U2=I2為5（10）mA時電壓；
lg
I1=50(100)mA,I2=5(10)mA時
lg=lg10=1
=lg

削諧器的口系數應符合表1中規定值。

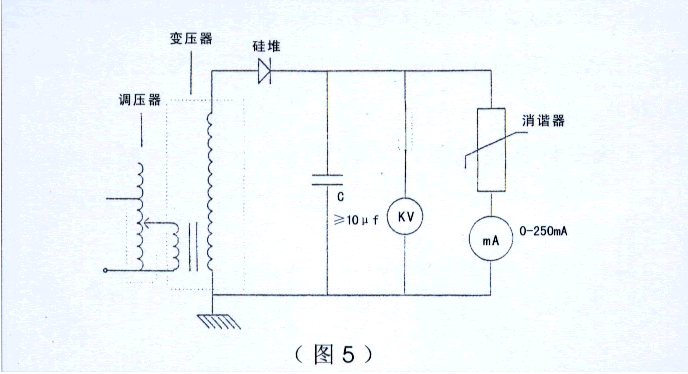

(3)熱容量抽查試驗:(見圖5)

　

要求消諧器通過250mA工頻電流后，耐受時間10min后，無任何烤焦、炸裂現象;在消諧器尚處于高溫狀況下，立即用水對消諧器噴淋，消諧器本體應保持完好;待消諧器冷卻并完全干燥后，其直流電壓變化率與直流非線性系數α變化率都不大于10%。
