LW36-126戶外自能式高壓六氟化硫斷路器適用于交流50Hz,110kV的電力系統中,作為電力系統的控制和保護設備,也可作為聯絡斷路器使用,該產品榮獲2001年國家經貿委重點新產品推薦證書。
LW36-126戶外高壓六氟化硫斷路器主要技術特點
1、斷路器采用自能滅弧原理,開斷能力強,滿容量開斷達20次;
2、配新型高可靠彈簧操動機構,機械可靠性可達60000次;
3、配CT24或新型彈簧機構,機械可靠性高,維修工作量小;
4、絕緣水平高,可同時滿足國標和IEC標準;
5、厚鋼板整體框架,具有高抗震能力。
LW36-126戶外高壓六氟化硫斷路器主要技術參數:
| 序 號 |
項 目 |
單 位 |
技 術 參 數 |
| 1 |
海拔高度 |
m |
1000(3000) |
| 2 |
環境溫度 |
℃ |
-25~+40 |
| 3 |
額定電壓 |
kV |
126 |
| 4 |
額定電流 |
A |
2500 3150 |
| 5 |
額定頻率 |
Hz |
50 |
| 6 |
額定短路開斷電流 |
kA |
31.5 40 |
| 7 |
額定短路關合電流 |
kA |
80 100 |
| 8 |
額定短時耐受電流 |
kA |
31.5 40 |
| 9 |
額定峰值耐受電流 |
kA |
80 100 |
| 10 |
額定短時工頻耐受電壓 |
kV |
對地:230 斷口間:230+73* |
| 11 |
額定雷電沖擊耐受電壓 |
kV |
對地:550 斷口間:550+103* |
| 12 |
額定短路電流持續時間 |
s |
4 |
| 13 |
額定失步開斷電流 |
A |
8 10 |
| 14 |
近區故障開斷電流 |
|
90% 75% |
| 15 |
額定線路充電開合電流 |
A |
31.5 |
| 16 |
額定操作順序 |
|
O-0.3s-CO-180s-CO |
| 17 |
SF6氣體壓力(20℃表壓) |
MPa |
0.6 |
| 18 |
機械壽命 |
次 |
6000 |
| 19 |
控制回路電壓 |
V |
DC110或220 |

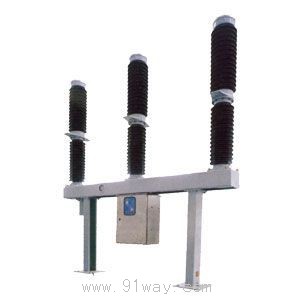

LW36-126戶外高壓六氟化硫斷路器
