ZW20-12系列真空斷路器產品詳細說明：

一、概述
ZW20-12系列真空斷路器為額定電壓12kV，三相交流50Hz的高壓戶外開關設備，主要采用來開斷關合農網、城網和小型電力系統的負荷電流、過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，變壓性能可靠，絕緣強度高。 本系列產品的操動機構為彈簧儲能式，分為電動和手動兩種。斷路器符合GBl804、DL403、GBll022等標準的規定，無論是在正常使用條件還是在故障條件(特別是短路情況)下，只要在斷路器的技術參數范圍內，它就可以保證安全、可靠的運行于相應電壓等級的電網中。

二、ZW20-12系列真空斷路器正常使用條件
l、環境溫度：-45℃-+40℃：
2、海拔高度：不超過1000m；
3、風速不大于35m/s：
4、相對溫度：日平均不大于95％，月平均不大于90％：
5、地震裂度不超過8度：
6、無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所

三、ZW20-12系列真空斷路器主要技術參數:


序號	項目	單位	技術要求
1	額定電壓	KV	12
2	額定頻率	Hz	50
3	額定電流	A	630
4	額定短路開斷電流	KA	20
5	額定關合電流峰值	KA	50
6	額定動穩定電流峰值	KA	50
7	4S熱穩定電流	KA	20
8	額定操作順序		分-0.3S-合分-180S-合分
9	額定儲能電機電壓	V	AC220
10	最高/最低儲能電機電壓	V	AC242/187
11	額定合閘操作電壓	V	AC220
12	最高/最低合閘操作電壓	V	AC264/143
13	額定分閘操作電壓	V	AC220
14	最高/最低分閘操作電壓	V	AC264/143
15	合閘不同期	ms	≤2
16	分閘不同期	ms	≤2
17	SF6氣體額定壓力（表壓）	MPa	0.01
18	額定短路電流開斷次數	次	30
19	機械壽命	次	10000
20	電壽命	次	10000

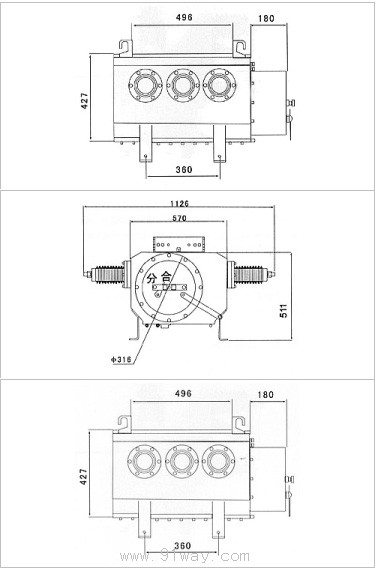

ZW20-12系列真空斷路器
