JDXN2-35型電壓互感器產品詳細說明：

JDXN2-35型電壓互感器適用于額定頻率為50Hz或60Hz、額定電壓為35kV的交流電力系統中，作電能計量、電壓監測和繼電保護用。
產品執行標準為GB 1207《電壓互感器》。

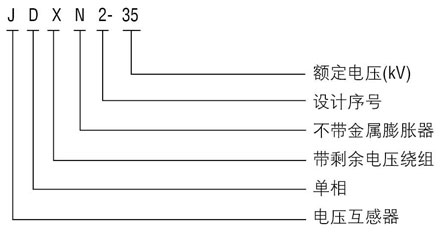

JDXN2-35型電壓互感器型號及其含義


正常使用條件
安裝場所: 戶外。
環境溫度: 最高40℃；最低 -25℃(-45℃)；日平均不能超過30℃。
大氣條件: 大氣中無嚴重污穢。

JDXN2-35型電壓互感器技術參數

產品型號	額定一次電流 (A)	額定輸出 (kV)				極限輸出 (VA)	額定絕緣水平 (kV)
		0.2級	0.5級	1級	6P級
JDXN2-35	35√3/0.1√3/0.1/3	80	150	250	100	1000	40.5/95/200

注:額定輸出及相應的準確級僅符合其中一項。

結構與特點
本型電壓互感器由油箱、瓷套、器身、變壓器油四部分組成，系油箱式結構,鐵心用優質的條形硅鋼片疊成三柱殼式，在鐵心心拄上套上繞組構成器身，器身經真空干燥處理后固定于油箱中。一次繞組、二次繞組及剩余繞組的出線端分別用高壓大瓷套和小瓷套從油箱蓋上引出。油箱下部裝有油閥和接地螺栓。產品上部裝有儲油柜，儲油柜內設有膠囊，使變壓器油與大氣有效隔離，能有效的減緩變壓器油的老化速度。

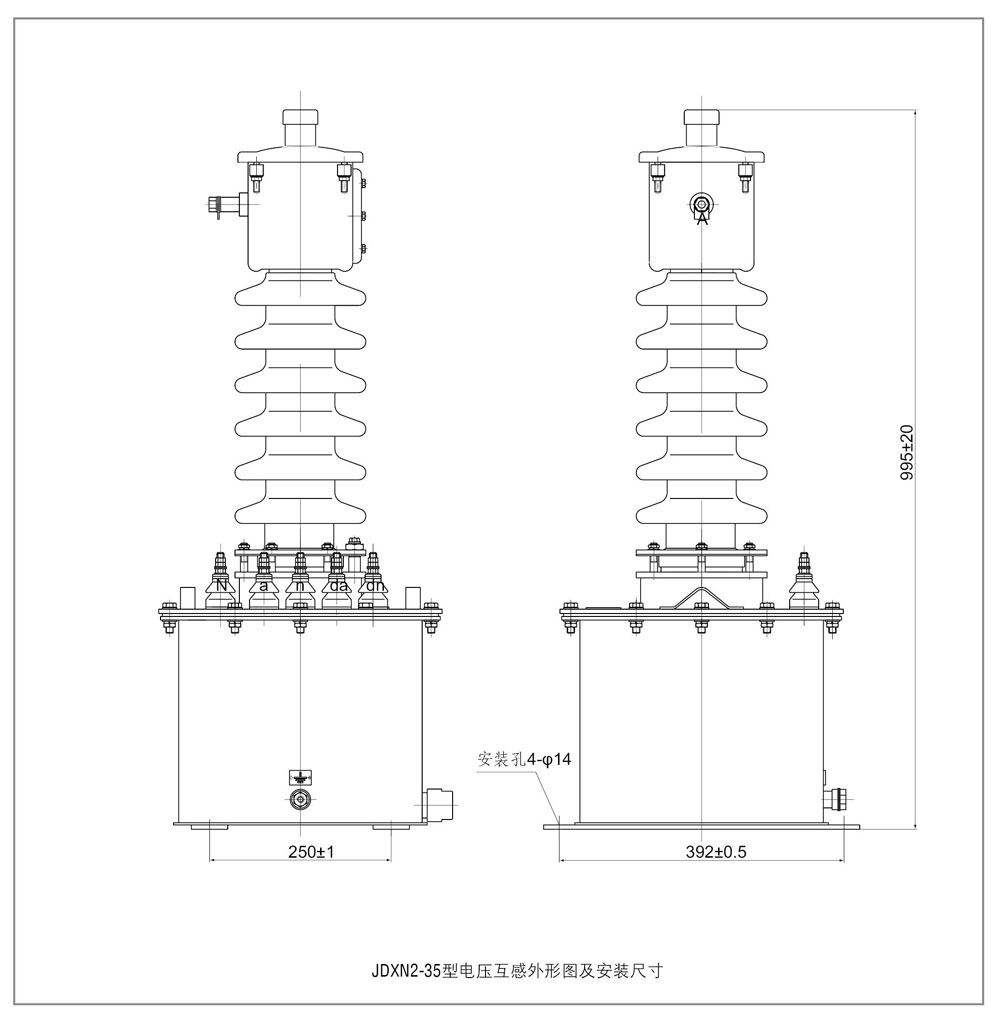

JDXN2-35型電壓互感器外形圖及安裝尺寸

訂貨須知
訂貨時請提供以下參數：
產品型號。
額定電壓比 kV。
準確級組合及額定輸出 VA。
環境海拔高度 m。
注:用戶如有特殊要求可與我公司協商確定。

JDXN2-35型電壓互感器
