JDZX11-35R系列帶熔斷器單相電壓互感器產品詳細說明：

JDZX11-35R系列帶熔斷器單相電壓互感器為環氧樹脂真空澆注全封閉式結構，是連接相與地之間作電壓、電能測量和保護使用。


JDZX11-35R系列帶熔斷器單相電壓互感器輸出容量大，精度高、局部放電量小，最大特點是一次帶有熔斷器保護，可免除用戶再為配置熔斷器造成的煩惱，可大大避免浪費開關柜內有效空間，而且熔斷器更換非常方便，直接可裝入互感器內部，熔斷器的熔斷電流與互感器的短路承受能力相配，有效地保護互感器在電網出現故障時不燒毀。二次出線加罩保護，可避免觸電事故和現象。
產品符合標準GB1207和IEC186；
額定絕緣水平：40.5/95/185kV;

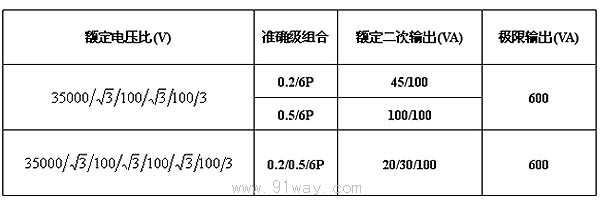

額定電壓比、準確級組合及相應的額定二次輸出見表：

型號	額定電壓比 (kV)	準確級組合	額定輸出  (VA)	極限輸出(VA)	額定絕緣水平（kV）
JDZX11-35R	35/√3/0.1/√3/0.1/3	0.2/6P(3P) 0.5/6P(3P)	30/100 100/100	600	40.5/95/200
JDZXF11-35R	35/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P) 0.2/0.5/6P(3P) 0.5/0.5/6P(3P)	15/15/100 15/30/100 30/30/100	2×300	40.5/95/200

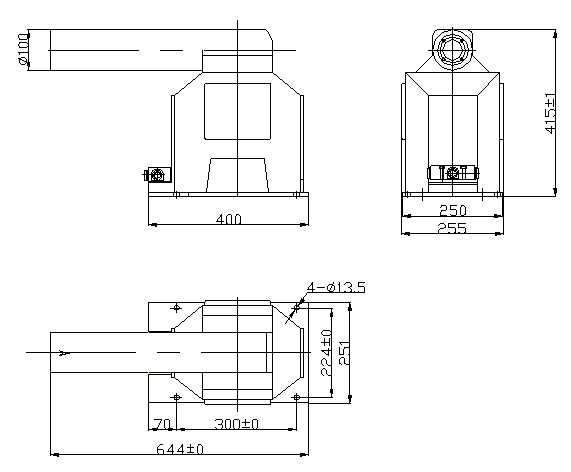

JDZX11-35R系列帶熔斷器單相電壓互感器
