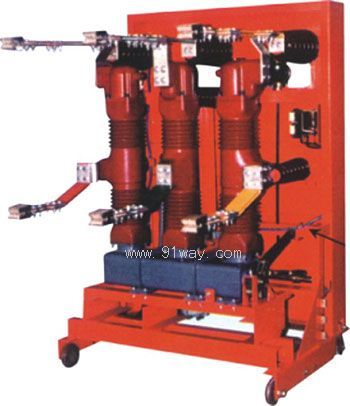

LN□-35型戶內高壓SF6斷路器產品詳細說明：

LN□-35型戶內高壓SF6斷路器，適用于交流以50HZ，額定工作電壓為35KV，額定工作電流為1250-3150A的電力系統中，作為工礦企業、發電站、變電站用電設備控制及保護設備使用，亦可作為切合電容器組、高壓電動機、電爐變壓器頻繁操作用電設備控制和保護設備使用。

產品型號和名稱



LN□-35型戶內高壓SF6斷路器使用條件

1、安裝高度不超過海拔1000m
2、環境溫度為-10～40℃（實際最低溫度可達-20℃）
3、相對濕度不大于90%（25℃）
4、安裝場所應無火災及爆炸危險，無嚴重腐蝕金屬及絕緣材料的化學氣體或蒸汽，無劇烈震動

結構特點
LN□-35型SF6斷路器為柱式三相結構，三相通過底部的箱體和上部三個絕緣子固定于手車架上。彈簧操動機構通過邊桿帶動大轉軸轉動，從而帶動三相各自的搖臂推動小轉軸使三相導電桿及活塞變?yōu)榇怪鄙舷碌闹本�運動從而實現分、合閘。分閘力來自連在大轉軸上的分閘彈簧，分、合閘均設有油緩沖及機械緩沖。
LN□-35型斷路器的滅弧室結構主要為壓氣式，由活塞在運動中向噴口產生強烈的吹弧效果。箱體上設有密度繼電器，以監視SF6氣體的壓力變化，并能自動報警。每相斷路器內部均設有吸附罩，罩內裝有F-03吸附劑，可隨時吸附SF6氣體中的水分雜質。斷路器的動、靜觸頭（引弧觸頭）均由高強度及性能好的絡銅與銅鎢80（WCu80）整體燒結而成，因而導電性好，耐弧能力高。配以CT□彈簧操作機構。
