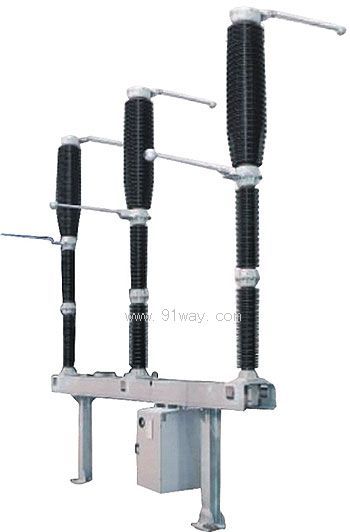

LW38-245自能式SF6斷路器產品詳細說明：

LW35-245型自能式六氟化硫斷路器系戶外交流三極50Hz高壓輸變電設備，用于分合額定電流、故障電流或轉換線路，實現對輸變電系統的保護、控制及操作，可以進行分閘、合閘和快速自動重合閘操作及三極電氣聯動。
該斷路器采用最新的設計原理，具有結構簡單，體積小、耗材少，需要的操作能量小，可靠性高，安裝容易，噪音低等特點。是我公司開發研制的新一代高壓六氟化硫斷路器。

使用環境條件
環境溫度：-30℃～+50℃。
風 壓：不大于700pa。
海拔高度：不大于3000m。
地震烈度：不大于9度。
空氣污穢程度：Ⅲ級。

LW38-245自能式SF6斷路器額定參數
斷路器及操動機構的額定參數見表1。
表1 斷路器的額定參數

序號	名稱		主要技術參數
1	額定電壓 kV		220
2	額定絕緣水平 kV		見表2
3	額定頻率 Hz		50
4	額定電流 A		3150
5	額定短路開斷電流 kA		40
6	額定短時耐受電流 kA		40
7	額定峰值耐受電流 kA		100
8	額定短時持續時間 s		3
9	額定短路關合電流(峰值) kA		100
10	近區故障開斷電流 kA		30/36
11	額定線路充電開斷電流 A		125
12	額定失步開斷電流 kA		10
13	額定短路開斷電流下累計開斷次數 (次 )		16
14	首開極因數		1.3
15	SF6氣體壓力(20℃) MPa		見表3
16	控制回路和輔助回路電源額定電壓		見表4
17	額定操作順序		分-0.3s-合分-180s-合分
18	機械特性		見表5
19	主回路電阻 μΩ		50
20	斷路器機械耐久 (次 )		3000
21	接線端子靜拉力	水平縱向 FshA N	1250
		水平橫向 FshB N	1000
		垂直方向 FtVm N	1250
22	SF6氣體年漏氣率		≤1%
23	SF6氣體水分含量 (V/V) 10		≤150
24	觸頭行程 (mm )		200-4(+4)
25	觸頭接觸行程 (mm )		28-2(+4)
