NC-100H高分?jǐn)嘈⌒蛿嗦菲骷扔邢蘖魈匦院透叻謹嗄芰Γ�分照明線路保護型和電動機保護型，適用于50、60Hz，額定電壓240/415V及以下的電路中，亦可用于直流電路，作為線路或電動機的過載及短路保護之用。
該斷路器適用于工業、商業、高層和民用住宅等各種場所。常作為C45的“上級”開關使用。

NC100H/U--高分?jǐn)嗾彰骶�路保護型，適用于照明配電系統，分?jǐn)嗄芰��?0000A
NC100H/D--高分?jǐn)嚯妱訖C(jī)保護型，適用于電機動力配電系統，分?jǐn)嗄芰��?0000A

 NC100H系列小型斷路器，由塑料外殼。操作機構，觸頭滅弧系統，脫扣機構等組成，外殼采用高阻燃、高強度的特殊塑料。抗沖擊能力強、重量輕。斷路器操作機構的零件采用了高強度塑料制品，在確保靈敏、可靠的同時獲得了最低的轉動慣量，使從短路故障開始到脫扣機構開始動作間的時間很短。脫扣機構由三金屬片過載反時限脫扣機構和短路瞬動電磁機構二部分組成。觸頭滅弧系統則采用特殊的導弧角和過道滅弧室，并具有顯著的限流特性，電弧約在1ms內由觸點移至導弧角再至滅弧室，約在4ms內使電弧熄滅。

    1、斷路器的額定電流為：63A、80A、100A
    2、斷路器按極數分為：單極、二極、三極和四極

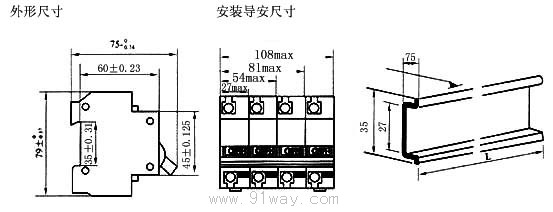

    3、該斷路器為嵌入式安裝（可在安裝導軌上安裝）
    4、斷路器的額定電壓及相關的額定短路分?jǐn)嗄芰Γㄒ姳恚?

額定電流(A)	極數	額定電壓(A)	額定短路通斷能力
			試驗線路預期電流(A)	試驗線路功率因數
63,80,100	1P	220,220/380	10000	0.45-0.50
	2P	220/380	10000	0.20-0.25
	3P	380	10000	0.45-0.50
	4P		10000	0.20-0.25

型號	起始狀態	試驗電流	規定時間	預期結果	附注
NC-100H C型	冷態	1.05In	≥1h(In=63A) ≥2h(In>63A)	不脫扣
	熱態	1.30In	<1h(In=63A) <2h(In>63A)	脫扣	電流在5S內穩定地上升為規定值
	冷態	6.4In	≥0.2S	不脫扣
	冷態	9.6In	<0.2S	脫扣
NC-100H D型	冷態	1.0In	≥2h	不脫扣
	熱態	1.2In	<2h	脫扣	電流在5S內穩定地上升為規定值
	熱態	1.5In	<2min	脫扣	達到熱平衡后電流在5S內穩定地上升為規定值
	冷態	7.2In	>2S-≤10S	脫扣
	冷態	10In	≥0.2S	不脫扣
	冷態	14In	<0.2S	脫扣

NC-100H高分?jǐn)嘈⌒蛿嗦菲?BR>
