LWGY-A/B/C系列渦輪流量計產品詳細說明：

一、概 述
LWGY(JG109)系列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉AI2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,對于運動粘度大于5×10-6m2/s的液體,可對流量計進行實液標定后使用.若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表.

二、產品特點
·高精確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R；
·重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得
到極高的精確度，在貿易結算中是優先選用的流量計；
·輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
·可獲得很高的頻率信號（3~4kHz），信號分辨力強；
·范圍度寬，中大口徑可達1:20，小口徑為1:10；
·結構緊湊輕巧，安裝維護方便，流通能力大；
·適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
·專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下
型、混砂專用型等；
·可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

三、儀表分類
1．按儀表功能分類，LWGY系列渦輪流量計可分為2大類，即：
l 渦輪流量傳感器/變送器
l 智能一體化渦輪流量計
2．功能說明
渦輪流量傳感器/變送器

LWGY-A/B/C系列渦輪流量計產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
該類渦輪流量產品均分為基本型和防爆型（ExdIIBT6）兩種，外形如圖


圖1 基本型傳感器/變送器 圖2 防爆型 傳感器/變送器

按照不同的輸出信號，該類產品可分為LWGY-□N型和LWGY-□A型
LWGY-□N型傳感器：12～24VDC供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米；
LWGY-□A型變送器：24VDC供電，二線制4-20mA 輸出，信號傳輸距離≤1000。

智能一體化渦輪流量計



圖3 智能一體化渦輪流量計

采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。

該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為LWGY-□B型和LWGY-□C型。
LWGY-□B型：供電電源采用3.2V10AH鋰電池（可連續運行4年以上）； 無信號輸出功能。
LWGY-□C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。
技術參數

1.基本參數： 表1

儀表口徑（mm）及連接方式 精度等級 量程比 儀表材質 被測介質溫度（℃） 環境條件 輸出信號 供電電源 信號傳輸線 傳輸距離 信號線接口 防爆等級 防護等級

4、6、10、15、20、25、32、40采用螺紋連接 （15、20、25、32、40）50、65、80、100、125、150、200采用法蘭 連接 ±1%R、±0.5%R、±0.2%R（需特制） 1:10:1:15:1:20 304不銹鋼、316（L）不銹鋼等 -20～＋120℃ 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa 傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V 變送器：兩線制4 ~ 20mADC電流信號 傳感器：+12VDC 、+24VDC（可選） 變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池或+24VDC外供電 STVPV3×0.3（三線制），2×0.3（二線制） ≤1000m 基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 基本型：非防爆產品；防爆型：ExdIIBT6 IP65

2.測量范圍及工作壓力
表2

儀表口徑 （mm）	正常流量范圍 （m3/h）	擴展流量范圍 （m3/h）	常規連接方式 與耐壓等級	特制耐壓等級（MPa） （帶徑法蘭連接方式）
DN 4	0.04～0.25	0.04～0.4	螺紋連接/6.3MPa	10、16、25
DN 6	0.1～0.6	0.06～0.6	螺紋連接/6.3MPa	10、16、25
DN 10	0.2～1.2	0.15～1.5	螺紋連接/6.3MPa	10、16、25
DN 15	0.6～6	0.4～8	螺紋連接/6.3MPa	4.0、6.3、12、16、25
			法蘭連接
DN 20	0.8～8	0.45～9	螺紋連接/6.3MPa	4.0、6.3、12、16、25
			法蘭連接
DN 25	1～10	0.5～10	螺紋連接/6.3MPa	4.0、6.3、12、16、25
			法蘭連接/2.5MPa
DN 32	1.5～15	0.8～15	螺紋連接/6.3MPa	4.0、6.3、12、16、25
			法蘭連接/2.5MPa
DN 40	2～20	1～20	螺紋連接/6.3MPa	4.0、6.3、12、16、25
			法蘭連接/2.5MPa
DN 50	4～40	2～40	法蘭連接/2.5MPa	4.0、6.3、12、16、25
DN 65	7～70	4～70	法蘭連接/2.5MPa	4.0、6.3、12、16、25
DN 80	10～100	5～100	法蘭連接/2.5MPa	4.0、6.3、12、16、25
DN 100	20～200	10～200	法蘭連接/2.5MPa	4.0、6.3、12、16、25
DN 125	25～250	13～250	法蘭連接/1.6MPa	2.5、4.0、6.3、12、16
DN 150	30～300	15～300	法蘭連接/1.6MPa	2.5、4.0、6.3、12、16
DN 200	80～800	40～800	法蘭連接/1.6MPa	2.5、4.0、6.3、12、16

LWGY-A/B/C系列渦輪流量計選型
表3

型 號								說明
LWGY─	□	/□	/□	/□	/□	/□	/□
公稱 通徑	4							4mm
	6							6mm
	10							10mm
	15							15mm
	20							20mm
	25							25mm
	32							32mm
	40							40mm
	50							50mm
	65							65mm
	80							80mm
	100							100mm
	125							125mm
	150							150mm
	200							200mm
類 型		N						傳感器型：+12V或24V供電，輸出三線制脈沖信號
		A						變送器型：+24V供電，輸出二線制4～20mA
		B						智能型：鋰電池供電，現場顯示無信號輸出
		C						智能型：+24V供電，現場顯示并輸出二線制4～20mA
		C1						智能型：+24V供電，現場顯示并帶有RS486通訊協議
		C2						智能型：+24V供電，現場顯示并帶有HART通訊協議
精度等級			05					0.5級
			10					1.0級
			02					0.2級（協商訂貨，生產周期較長）
渦 輪 類 型				W				擴展測量范圍
				S				標準測量范圍
材 質					S			304不銹鋼
					L			316（L）不銹鋼
防 爆						N		非防爆型
						E		防爆型，ExdⅡBT6
壓力等級							N	常規 （參照表2）
							H(x)	高壓 （參照表2）

注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請在“公稱通徑”后加“（FL）”
例如，選用一臺法蘭連接式防爆型渦輪流量計測量柴油，管道為DN40、現場需要顯示并遠傳電流信號，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為：LWGY-40(FL)/C/05/S/S/E/H16

安裝尺寸

傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖6、圖7、圖8，安裝尺寸見表4。

圖6



圖7 圖8

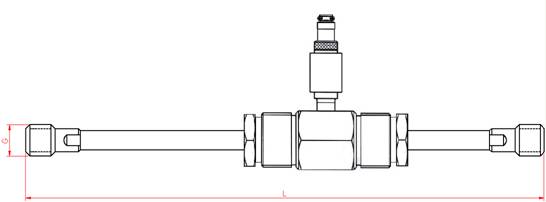

圖4 DN4～DN10
螺紋連接型渦輪流量傳感器（含直管段部分）尺寸圖
圖5 DN15～DN40
螺紋連接型渦輪流量傳感器尺寸圖
圖6 DN15～DN200
法蘭連接型渦輪流量傳感器尺寸圖

公稱通徑（mm）	L(mm)	G	D(mm)	d(mm)	孔數
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Ф65	Ф14	4
20	80	G1	Ф75	Ф14	4
25	100	G5/4	Ф85	Ф14	4
32	140	G2	Ф100	Ф14	4
40	140	G2	Ф110	Ф18	4
50	150		Ф125	Ф18	4
65	170		Ф145	Ф18	4
80	200		Ф160	Ф18	8
100	220		Ф180	Ф18	8
125	250		Ф210	Ф25	8
150	300		Ф250	Ф25	8
200	360		Ф295	Ф23	12
