－、概述

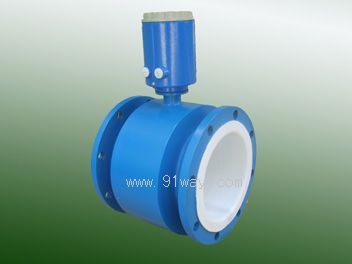

DC電池供電電磁流量計專為水工業設計，滿足城市供水確保準確的水費計算，廣泛應用于現場無電源供應場所，如：城市供水、污水處理、水利工程等行業。JG-DC型電池供電電磁流量計特殊設計的傳感器勵磁系統和高性能鋰電池供電系統，并采用了16位嵌入超微功耗處理器，具有全數字量信號處理、測量穩定、測量精度高、抗干擾能力強等特點，實現自動雙向流量測量、現場瞬時流量、正反向累計總量顯示，自診斷故障報警和GSM數據無線遠傳等功能，用戶可通過強大的GSM/GPRS遠程管理軟件系統可實現流量計數據無線遠傳、存儲等功能。

二、主要技術參數
公稱通徑：DN10-DN1200
公稱壓力：0.6～4.0Mpa（特殊壓力可定制）
精 確 度：±0.2%、±0.5%
測量范圍：0～12m/s
測量介質（電導率）：〉20μs/cm
介質溫度：-10℃～100℃
環境溫度：-10℃～60℃
環境濕度：≤95%（相對濕度）
供電方式：3.6V/DC內置鋰電池供電，連續工作時間大于6年
電極材料：316L不銹鋼，HC、HB、鈦、鉭、鉑/銥合金
襯里材料：聚氯丁橡膠、聚氨脂橡膠、PTFE、F46、PFA
連接方式：法蘭式、插入式、夾持式
結構形式：一體型、分體型
防護等級：IP68
顯示方式：LCD大屏幕液晶顯示瞬時流量、正向/反向累積總量以及報警提示符
輸出信號：脈沖輸出0.0001-10m/p可設置脈沖寬度20ms（無源光耦輸出）
通訊方式：GSM無線數據遠傳（短信形式數據包）
GSM/GPRS遠程監控管理軟件系統：
GSM/GPRS遠程監控管理軟件系統與帶遠傳功能的JG-DC型電池供電電磁流量計配套使用（見系統拓撲圖）本系統不僅可以實現流量計數據的接受、存儲還可以實現對流量數據的統計與分析，使用戶方便及時的掌控區域內各流量測量點的用水情況

三、軟件特點
1. 本系統可對每個測量點的用水情況及管道壓力查詢、統計、分析并以圖表或曲線的形式顯示出來，使用戶可以方便的對各測量點的用水進行管理。
2. 當測量點用水情況發生異常或現場流量計電池電量不足時，本系統可發出報警信息，報警信息可直接發送到用戶指定人員的手機上。
3. 本系統可設定不同級別的多個操作員，起到數據分級管理，并實現用戶局域網的數據共享。
4. 本系統引入了數據備份、SIM卡費用統計等更多人性化管理。

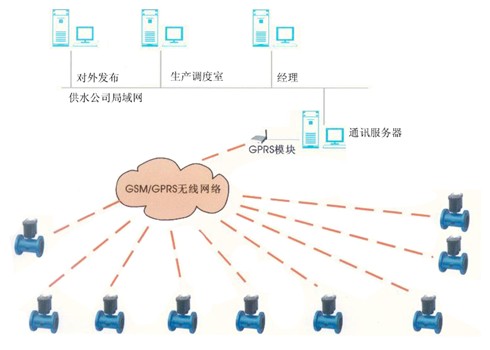

四、系統拓撲圖

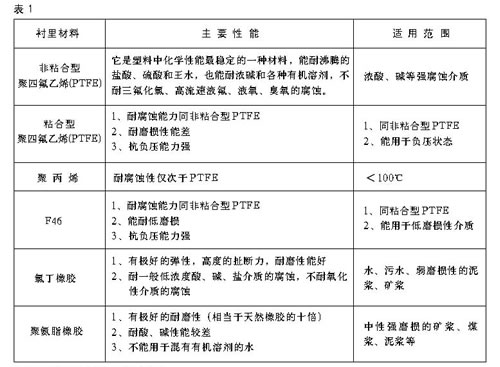

襯里與電極的選擇
