FZW13A-12/T630型戶外交流高壓負荷開關產品詳細說明：

FZW13A-12/T630型戶外交流高壓負荷開關(以下 簡稱負荷開關)，是額定電壓12kV、50Hz交流三相高 壓配電網中的控制設備，它的主要用途是開斷、關 合電力線路中負荷電流、環形電網中的環流、空載 變壓器的感性電流、電容器組(或電纜)的容性電流； 還具有關合短路電流和承受短路電流的電動力效應 和電熱效應的能力。
負荷開關由彈簧機構操動。彈簧機構有電機儲能(電動)和人力儲能(手動)兩種型式。電動彈簧機 構由電機(或由人力)儲能合閘、電磁鐵或手動分閘；而手動機構的分、合閘則全是由人力來完成的。 彈簧機構的性能十分可靠。
負荷開關采用真空滅弧室裝置，適用于頻繁操作場所，具有壽命長、免維護、無爆炸、無引發火 災危險等特點。負荷開關采用空氣－硅橡膠復合絕緣結構，絕緣性能可靠、無漏油、無漏氣等隱患， 適應環境條件的能力強。負荷開關的外殼有不銹鋼和普通鋼兩種。
本負荷開關還可以按用戶的需要，能以負荷開關－隔離開關、負荷開關－隔離開關－ZnO避雷器 等方式組合，按組合電器的型式供貨。負荷開關可按用戶要求加裝630A-50A(額定電流)／5A的電流互 感器2－3只。

二、使用環境條件
1、周圍空氣溫度＋40℃～－30℃；
2、海拔不超過3000米；
3、風壓不超過700Pa(相當于風速34m/s);
4、污穢等級不超過Ⅳ級；
5、無經常劇烈振動，地震烈度不超過8度。

三、型號的意義圖

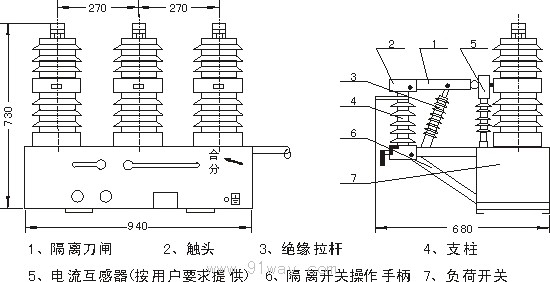

四、組合開關外形尺寸圖

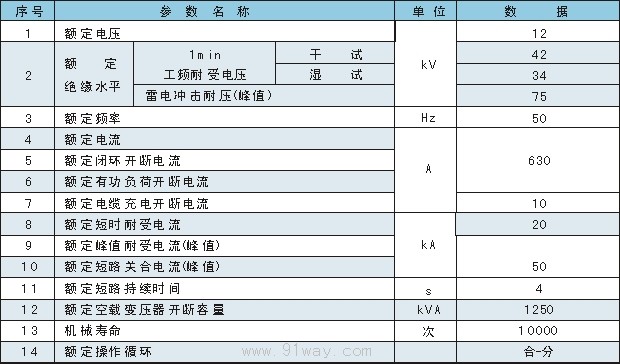

五、FZW13A-12/T630型戶外交流高壓負荷開關主要技術參數
