HDG,HSG系列玻璃電熔爐變壓器產品詳細說明：

概述：
HDG,HSG系列玻璃電熔爐變壓器是針對硅鉬棒電爐（玻璃電熔爐）配套而設計，適用于電源隔離低壓輸出的場合。

用途：
本產品供硅鉬棒（玻璃電熔）爐前電源之用。

結構特征：
硅鉬棒電熱體的電阻隨溫度升高急劇增大，開始加熱時，電熱體的電阻較小，所需電壓較低，約為工作電壓的l/ 4—1/3，根據硅鉬棒電熱體的工作電壓及其電阻和溫度的正向特性，變壓器輸出電壓采用多抽頭的方式來滿足加熱體在不同溫度時需要的工作電壓，從而提高電網功率因數。

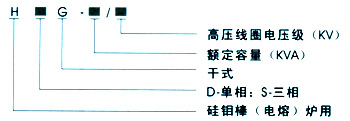

型號含義：


訂貨須知：
1、產品型號
2、額定容量
3、相數
4、聯接組別
5、調壓方式
6、高、低壓電壓
7、特殊要求

技術數據：

型號規格	額定容量 (KVA)	相數	額定電壓		損耗			阻抗電壓%	連接組別	外限尺寸 長x寬x高(參考)
			一次(V)	二次(V)	空載W	短路W	空載電流%
HDG-10/0.5	10	1	220.380	根 據 用 戶 要 求 任 意 選 擇	80	250	3.5	3.5	I.Io	400X350X530
HDG-12/0.5	12	1	220.380		85	280	3.5	3.5	I.Io	400X350X550
HDG-16/0.5	16	1	380		100	400	3.2	3.5	I.Io	430X350X550
HDG-20/0.5	20	1	380		120	450	2.85	3.5	I.Io	450X380X560
HDG-25/0.5	25	1	380		130	480	2.8	3.5	I.Io	450X400X580
HDG-30/0.5	30	1	380		150	570	2.6	3.5	I.Io	470X400X600
HDG-40/0.5	40	1	380		160	620	2.5	3.8	I.Io	500X400X600
HDG-50/0.5	50	1	380		180	700	2.5	3.8	I.Io	530X420X630
HDG-80/0.5	80	1	380		200	800	2.1	4	I.Io	620X400X650
HDG-120/0.5	120	1	380		360	1320	1.8	4	I.Io	750X420X680
HSG-20/0.5	20	3	380		100	460	3.2	3.5	D.Y11	550X320X480
HSG-25/0.5	25	3	380		160	640	3.1	3.5	D.Y11	580X350X500
HSG-30/0.5	30	3	380		180	720	2.8	3.5	D.Y11	600X380X550
HSG-35/0.5	35	3	380		200	840	2.6	3.5	D.Y11	650X380X550
HSG-40/0.5	40	3	380		220	920	2.5	3.5	D.Y11	680X400X580
HSG-50/0.5	50	3	380		300	1400	2.1	3.5	D.Y11	750X400X600
HSG-60/0.5	60	3	380		340	1600	1.9	3.8	D.Y11	780X400X650
HSG-80/0.5	80	3	380		380	1900	1.8	3.8	D.Y11	820X430X680
HSG-120/0.5	120	3	380		480	2160	1.6	4	D.Y11	950X450X700
HSG-150/0.5	150	3	380		560	2480	1.5	4	D.Y11	1020X500X800
HSG-200/0.5	200	3	380		620	2600	1.3	4.5	D.Y11	1100X500X950
HSG-250/0.5	250	3	380		820	3560	0.8	4.5	D.Y11	1150X520X1000
HSG-315/0.5	315	3	380		920	5200	0.7	4.5	D.Y11	1200X550X1150
HSG-400/0.5	400	3	380		1120	6000	0.6	4.5	D.Y11	1300X550X1200

HDG,HSG系列玻璃電熔爐變壓器
