ZW37H-40.5戶外交流高壓真空斷路器產品詳細說明：

ZW37h-40.5戶外交流高壓真空斷路器為額定電壓40.5KV，三相交流50HZ的戶外高壓開關設備。主要用于開斷、關合電力系統的負載電流、過載電流及短路電流
適用于變電站、工礦企業及域農網保護和控制和域，農網自動化配電網絡。
在北京電力科學研究院通過全面型式測試，符合下述標準：
GB/T1984《高壓交流斷路器》
GB/T11022《高壓開關設備和控制設備準的共同技術要求》
D1402《交流電壓斷路器訂貨技術條件》

特點
小型化真空滅弧室：最大的可靠性、工作壽命長、封裝在環氧樹脂內；
環氧樹脂封裝：符合環保要求，已被廣泛驗證的戶外性能、耐臭氧和紫外線、堅固、輕、不易脆裂、易于運輸；
設計結構合理：
環氧樹脂套管支柱瓷瓶，上部為環氧APG澆注真空沒弧室，下部為支柱瓷瓶，內有絕緣拉桿，三相支柱瓷瓶共同裝在一個機構箱上，滅弧室動端通過絕緣拉桿與機構的輸出軸連接；
安全可靠，便于調試維護；
真空滅弧動端絕緣拉桿與機構輸出軸連接直向運動，安全可靠，便于調試維護具有自動化配電接口：可靈活動配備遠動輔助接點，滿足配電自動化的要求；
高參數、高性能：額定電流達2000A，額定短路開斷電流為31.5KA。

ZW37H-40.5戶外交流高壓真空斷路器主要技術參數

項目		單位	參數
額定電壓		kv	40.5
額定電流		a	630,1250,1600,2000
額定短路開斷電流		ka	20	25	31.5
額定短路關合電流（峰值）		ka	50	63	80
額定短時耐受電流		ka	20	25	31.5
額定峰值耐受電流		ka	50	63	80
額定短路持續電流時間		2	4
額定絕緣水平	1min工頻耐壓	kv	95
	雷電沖擊耐壓（峰值）		185
額定操作順序			o-0.3s-co-180s-co
額定短路電流開斷次數		次	20
機械壽命		次	10000
額定操作電壓		v	220(dc,ac)

注：當產品使用地點海拔超過1000M時，絕緣水平按相應的修正系數進行。

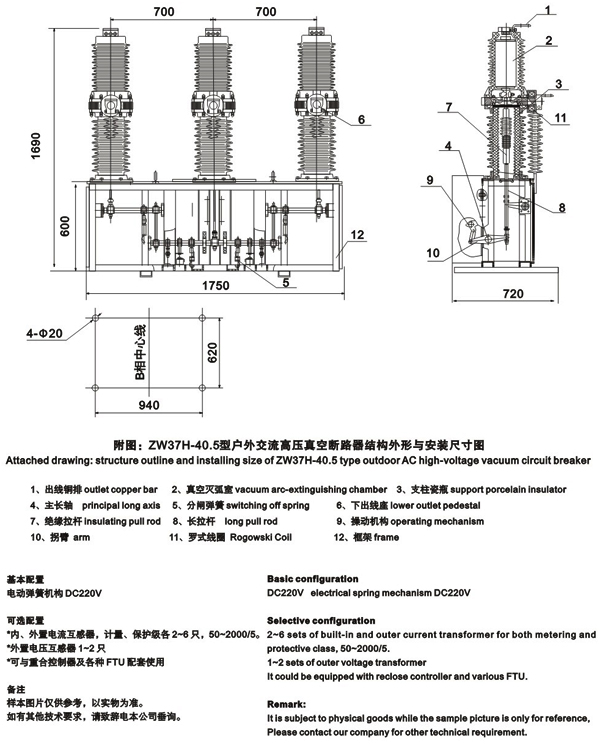

外形及安裝尺寸
