ZW32A-12G型戶外高壓真空斷路器-隔離開關組合電器產品詳細說明：

1、概述
ZW32A-12G型戶外高壓真空斷路器一隔離開關組合電器（以下簡稱組合電器），是三相交流50Hz、12kV的戶外高壓配電設備，用于開斷、關合電力系統中的負荷電流、過載電流和短路電流，更適用于頻繁操作的場所。
組合電器，采用CTB彈簧操動機構，可實現電動儲能、電動分合閘，也可手動儲能和手動分合閘。
組合電器，具有連鎖和明顯可見斷口，操作安全、連鎖可靠。
組合電器的滅弧裝置，采用戶外環氧澆注工藝，將真空滅弧室與電流互感器澆注成一體(固體絕緣相柱組件)，立式分相布置，免維護，無油，無氣，無公害。
組合電器，具有合閘涌流控制功能，滿足控制及測量要求，配電子控制單元，可實現“四遙”監控。該產品是城鄉電網無油化改造的首選產品。
2、正常使用條件
a)海拔：不超過2000m；
b)周圍空氣溫度：上限+40℃，下限-40℃；
c)風壓不超過700Pa(相當于風速34m/s)；
d)空氣污穢程度（等級），不大于Ⅲ級；
e)超出以上條件的要求，由用戶同制造單位協定。

3、ZW32A-12G型戶外高壓真空斷路器-隔離開關組合電器主要技術參數
3.1 斷路器技術參數:

序號	參數名稱			單位	數據
					12.5kA	16kA	20kA
1	額定電壓			kV	12
2	額定絕緣水平	1min工頻耐壓	干試		相間、對地42，斷口48
			濕試		對地外絕緣34
		雷電沖擊耐壓(峰值)			相間、對地75，斷口85
3	額定頻率			Hz	50
4	額定電流			A	630
5	額定短路開斷電流			kA	12.5	16	20
6	額定短路關合電流(峰值)				31.5	40	50
7	額定峰值耐受電流				31.5	40	50
8	4s額定短時耐受電流				21.5	16	20
9	額定操作順序				分-0.3s-合分-180s-合分
10	合閘時間/分閘時間			ms	25～50/15～50
11	額定短路開斷電流開斷次數			次	30
12	機械壽命				10000
13	控制回路及輔助回路1min工頻耐壓			V	2000
14	額定操作電壓輔助回路額定電壓				DC220；AC220
15	過電流脫扣器		額定電流	A	5
			脫扣電流準確度	%	±10
16	觸頭開距/觸頭接觸行程			mm	9±1/2±0.5
17	相間中心距離				340±1.5
18	平均合閘速度/平均分閘速度			m/s	0.6±0.2/1.2±0.3
19	觸頭合閘彈跳時間/三相分合閘同期性			ms	≤2/≤2
20	每相回路電阻			μΩ	≤80

3.2 隔離開關技術參數:

序號	參數名稱		單位	數據
				16kA	20kA
1	額定電壓		kV	12
2	1min工頻耐壓	干試		相間、對地42，斷口48
		濕試		對地外絕緣34
3	額定電流		A	630
4	額定頻率		Hz	50
5	額定峰值耐受電流		kA	40	50
6	4s額定短時耐受電流			16	20
7	雷電沖擊耐壓(峰值)		kV	75
8	回路電阻(斷路器接線端子至隔離開關進線板間)		μΩ	≤120
9	三相刀閘合閘時，中心偏移量		mm	≤2
10	三相刀閘合閘同期性偏差			≤2
11	斷口開距			≥200
12	導電部位對地絕緣距離			≥160

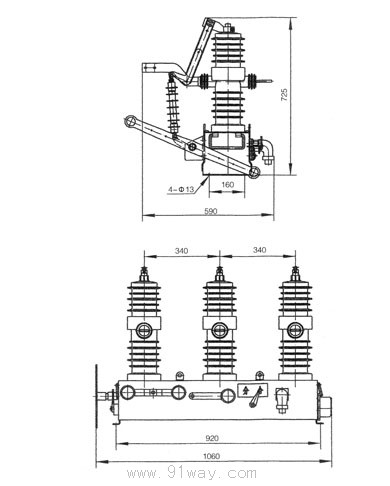

ZW32A-12G型戶外高壓真空斷路器-隔離開關組合電器
