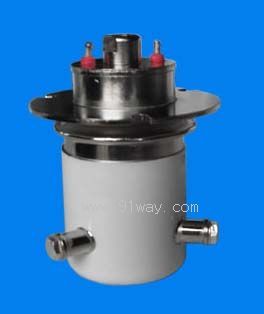

| 產品名稱: | JPK-2/054真空繼電器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 高壓電器 -- 高壓繼電器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
|
規格號 Specification No. |
JPK-2/054 | ||
|
觸點組合形式 Contact Configuration |
1Z | ||
|
試驗電壓 (直流或50Hz交流峰值) Test Voltage (DC or AC 50Hz Peak)kV |
15 | ||
|
額定工作電壓(峰值) Rated Operating Voltage(Peak) kV |
DC or AC 50Hz |
12 | |
|
AC2.5MHz |
|||
|
AC16MHz |
|||
|
AC32MHz |
|||
|
額定承載電流(有效值) Continuous Current, Carry( RMS) A |
DC or AC 50Hz |
30 | |
|
AC2.5MHz |
|||
|
AC16MHz |
|||
|
AC32MHz |
|||
|
接觸電阻Contact Resistance (Ω) |
0.025 | ||
|
分布電容Contact Capacitance (pf) |
斷開的觸點間 Beteween Open Contacts |
0.5 | |
|
觸點與外殼間 Open Contacts to Ground |
1 | ||
|
最大動作時間 Operate Time Max. (ms) |
18 | ||
|
最大釋放時間 Release Time Max.(ms) |
9 | ||
|
溫度范圍 Range of Temp.(℃) |
-55~+125 | ||
|
沖擊級別 Shock, 11ms 1/2Sine(Peak g’s) |
50 | ||
|
振動級別 Vibration ,Peak 10g’s( Hz) |
10~500 | ||
|
機械壽命 Expected Mechanical Life(×106) |
1 | ||
|
標稱重量 Weight (g) |
74 | ||

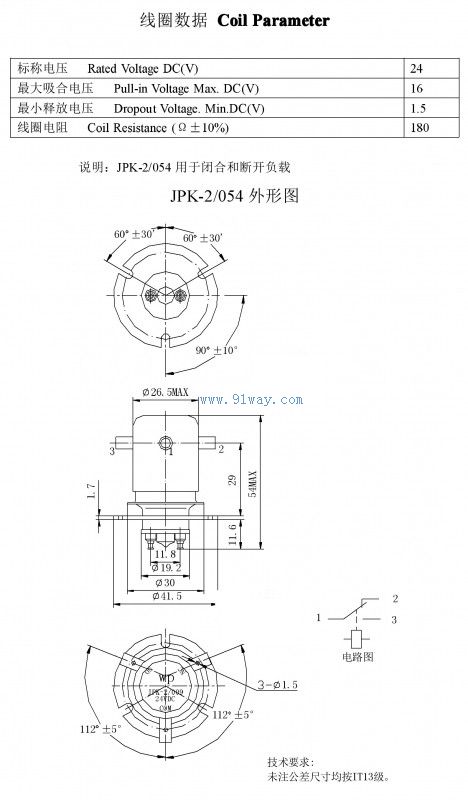

JPK-2/054真空繼電器線圈數據 Coil Parameter
|
標稱電壓 Rated Voltage DC(V) |
24 |
|
最大吸合電壓 Pull-in Voltage Max. DC(V) |
16 |
|
最小釋放電壓 Dropout Voltage. Min.DC(V) |
1.5 |
|
線圈電阻 Coil Resistance (Ω±10%) |
180 |
