規格Specification No.

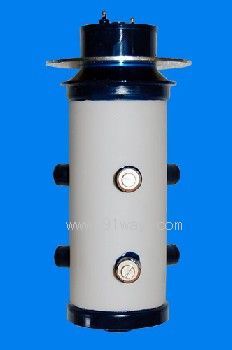

JPK-7/005

觸點組合形式Contact Configuration

2Z

試驗電壓（直流或50Hz交流峰值）Test Voltage（DC or AC 50Hz Peak）kV

25

額定工作電壓(峰值)Rated Operating Voltage(Peak)kV

DC or AC 50Hz

20

AC2.5MHz

15

AC16MHz

10

AC32MHz

——

額定承載電流(有效值)Continuous Current,Carry( RMS)A

DC or AC 50Hz

150

AC2.5MHz

70

AC16MHz

45

AC32MHz

——

接觸電阻Contact Resistance（Ω）

0.005

分布電容Contact Capacitance（pf）

斷開的觸點間Beteween Open Contacts

5

觸點與外殼間Open Contacts to Ground

5

最大動作時間  Operate Time Max. (ms)

100

最大釋放時間  Release Time Max.(ms)

15

溫度范圍   Range of Temp.(℃)

-55~125

沖擊級別  Shock, 11ms 1/2Sine(Peak g’s)

294(30)

振動級別  Vibration ,Peak 10g’s( Hz)

10~55

機械壽命Expected Mechanical Life(×104)

1

標稱重量   Weight (g)

1400
