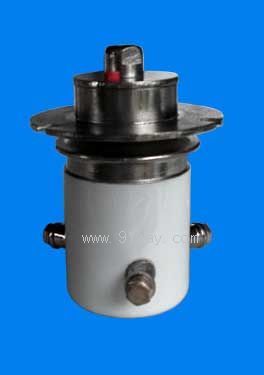

| 產品名稱: | JPK-10/058真空繼電器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 高壓電器 -- 高壓繼電器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
JPK-10/058真空繼電器
|
規格號Specification No. |
JPK-10/058 | ||
|
觸點組合形式 Contact Configuration |
1Z | ||
|
試驗電壓 (直流或50Hz交流峰值)Test Voltage (DC or AC 50Hz Peak)kV |
20 | ||
|
額定工作電壓(峰值)Rated Operating Voltage(Peak)kV |
DC or AC 50Hz |
15 | |
|
AC2.5MHz |
|||
|
AC16MHz |
|||
|
AC32MHz |
|||
|
額定承載電流(有效值)Rated Carrying Voltage(RMS)A |
DC or AC 50Hz |
50 | |
|
AC2.5MHz |
|||
|
AC16MHz |
|||
|
AC32MHz |
|||
|
接觸電阻Contact Resistance (Ω) |
0.025 | ||
|
分布電容Contact Capacitance(pf) |
斷開的觸點間Beteween Open Contacts |
3 | |
|
觸點與外殼間Open Contacts to Ground |
3.5 | ||
|
最大動作時間Operate Time Max. (ms) |
30 | ||
|
最大釋放時間Release Time Max.(ms) |
8 | ||
|
溫度范圍 Range of Temp.(℃) |
-55~+125 | ||
|
沖擊級別Shock, 11ms 1/2Sine(Peak g’s) |
50 | ||
|
振動級別Vibration ,Peak 10g’s( Hz) |
10~500 | ||
|
機械壽命Expected Mechanical Life(×106) |
1 | ||
|
標稱重量 Weight (g) |
290 | ||

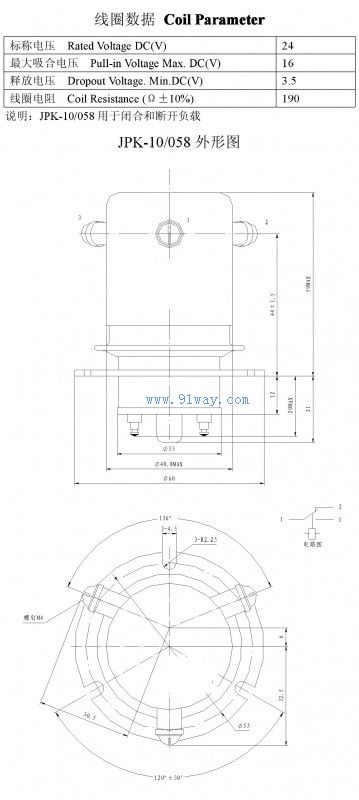

線圈數據 Coil Parameter
|
標稱電壓 Rated Voltage DC(V) |
24 |
|
最大吸合電壓 Pull-in Voltage Max. DC(V) |
16 |
|
釋放電壓 Dropout Voltage. Min.DC(V) |
3.5 |
|
線圈電阻 Coil Resistance (Ω±10%) |
190 |
