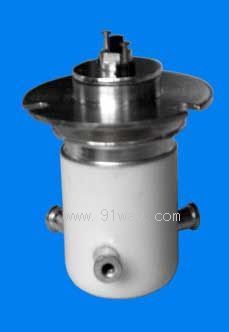

規格號

Specification No.

JPK-2/061

觸點組合形式

Contact Configuration

1Z

試驗電壓 （直流或50Hz交流峰值）

Test Voltage （DC or AC 50Hz Peak）kV

15

額定工作電壓(峰值)

Rated Operating Voltage(Peak)

kV

DC or AC 50Hz

12

AC2.5MHz

10

AC16MHz

8

AC32MHz

5

額定承載電流(有效值)

Continuous Current,

Carry( RMS)

A

DC or AC 50Hz

50

AC2.5MHz

30

AC16MHz

17.5

AC32MHz

10

接觸電阻Contact Resistance （Ω）

0.012

分布電容Contact Capacitance

（pf）

斷開的觸點間

Beteween Open Contacts

0.5

觸點與外殼間

Open Contacts to Ground

1

最大動作時間  Operate Time Max. (ms)

18

最大釋放時間  Release Time Max.(ms)

9

溫度范圍   Range of Temp.(℃)

-55~+125

沖擊級別  Shock, 11ms 1/2Sine(Peak g’s)

50

振動級別  Vibration ,Peak 10g’s( Hz)

10~500

機械壽命

Expected Mechanical Life(×106)

1

標稱重量   Weight (g)

74

標稱電壓   Rated Voltage DC(V)

24

最大吸合電壓   Pull-in Voltage Max. DC(V)

16

最小釋放電壓   Dropout Voltage. Min.DC(V)

1.5

線圈電阻   Coil Resistance (Ω±10%)

180
