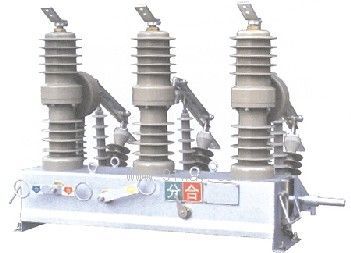

ZW32B-12系列柱式戶外高壓真空斷路器產品詳細說明：

ZW32B-12系列柱式戶外高壓真空斷路器是三相交流50Hz、額定電壓12KV的戶外高壓開關設備。適用開斷、關合城市或農村配電系統的負荷電流、過載電流和短路電流。
斷路器為全新的小型設計。全封閉結構，獨特的滅弧室封裝技術、密封性能好、防潮、防凝露，適用于高溫潮濕地區。ZW32B-12G斷路器隔離開關組合電器是由ZW32B斷路器隔離開關兩大部分組成。

ZW32B-12系列柱式戶外高壓真空斷路器主要技術參數

序 號	參數名稱		單 位	ZW32B-12 /T400-12.5	ZW32B-12 /T630-16	ZW32B-12 /T630-20
1	額定電壓		KV	12
2	額定電流		A	400	630	630
3	額定短路開斷電流		KA	12.5	16	20
4	額定短路關合電流(峰值)			31.5	40	50
5	額定峰值耐受電流			31.5	40	50
6	額定短時耐受電流			12.5	16	20
7	額定短路持續時間		S	4
8	額定絕 緣水平	1min工頻耐壓	KV	相間、對地42、斷口48
		雷電沖擊耐壓(峰值)		相間、對地72、斷口75
9	額定操作順序			分-0.3S-合分-180S-合分(電動機構)
10	額定短路電流開斷次數		次	30
11	機械壽命			10000
12	額定操作電壓(分合線圈)			A/DC220、110、DC24
13	動靜觸頭允許磨損累計厚度		V	3
14	過電流脫扣器額定電流		mm	5
15	電流互感器電流比		A	200/5、400/5、600/5
16	觸頭開距		mm	9±1
17	觸頭超程			2±0.5
18	平均分閘速度		m/s	1.2±0.3
19	平均合閘速度			0.6±0.2
20	分閘時間		ms	20～40
21	合閘時間			30～60
22	合閘彈跳時間			≤2
23	三相分合閘同期性
24	每相回路直流電阻		μΩ	≤80
25	儲能電機	額定電壓	V	DC/220、110、24
		額定功率	W	40
		儲能時間	S	≤8
26	質量		kg	85

ZW32B-12系列柱式戶外高壓真空斷路器外形安裝尺寸

注：電流互感器變比可根據客戶要求選定
