FZN21-12系列戶內交流高壓真空負荷開關產品詳細說明：

適用范圍
FZN21-12D/630-20型戶內高壓負荷開關適用于三相交流50Hz、額定電壓12kV的供電網絡中，作為開斷負荷電流之用。特別適用于無油化、不檢修及頻繁操作要求的場所。
FZN21-12D·R/125-31.5型戶內高壓負荷開關－熔斷器組合電器適用于三相交流50Hz、額定電壓12kV的供電網絡中，作為開斷負荷電流、過載電流和短路電流之用，特別適用于無油化、不檢修及頻繁操作要求的場所。該負荷開關及組合電器具有明顯的隔離斷口，可配裝具有關合能力的接地刀及電動彈簧機構，能夠?qū)崿F(xiàn)遠動遠控。

型號及其含義

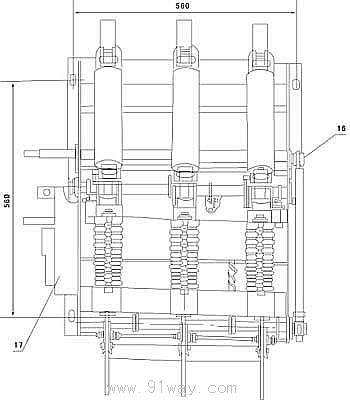

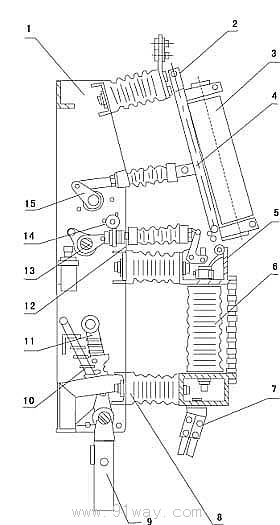

FZN21-12系列戶內交流高壓真空負荷開關外形及安裝尺寸

1. 框架 2. 隔離刀 3. 熔斷器 4. 絕緣拉桿 5. 上支架 6. 滅弧室 7.接地刀靜觸頭 8. 絕緣子9. 接地刀
10. 接地彈簧 11. 刀閘彈簧 12. 絕緣拉桿 13. 主軸 14. 脫扣機構 15. 付軸 16. 聯動拉桿 17. 操動機構
負荷開關無熔斷器項(3)和脫扣機構項(14)}

FZN21-12系列戶內交流高壓真空負荷開關主要技術參數 1、負荷開關的主要技術參數

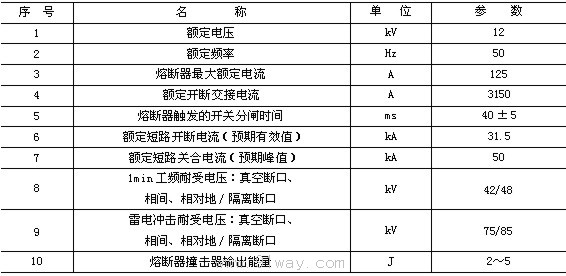

2、組合電器技術參數

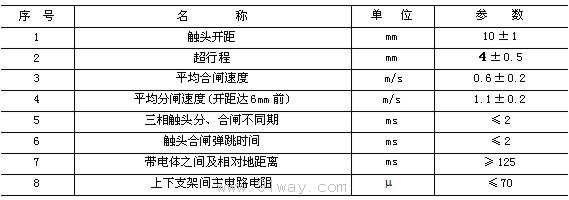

3、真空滅弧室裝配調整的技術參數

4. 組合電器所配熔斷器技術參數

訂貨須知
1、產品型號、名稱、規格、數量; 2、額定電壓、額定電流； 3、操作機構額定電壓； 4、帶不帶接地開關和熔斷器； 5、帶不帶操作面板； 6、備件的名稱、規格及數量等。
