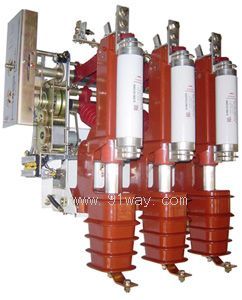

FKN12A-12D系列負荷開關產品詳細說明：

FKN12A-12D壓氣式負荷開關,FKRN12A-12D系列壓氣式負荷開關--熔斷器組合電器是我公司研制的新型系列開關設備,適用于12KV及以下三相配電系統中,作為變壓器,電纜,架空線路等電力設備的控制和保護之用;特別適用于城網,農網的終端變電站及箱式變電站,并適用于環網,雙輻射供電單元的控制和保護.FKN12A-12D系列壓氣式負荷開關可以分合負載電流和過載電流.FKRN12A-12D系列壓氣式負荷開關--熔斷器組合電器可以分合負載電流,過載電流,開斷線路短路電流.1-2本系列產品具有結構緊湊,設計合理,聯鎖可靠,絕緣水平高的特點,其開斷和關合采用上下垂直直動方式;彈簧儲能操動機構使分,合閘速度不受操作者操作力大小的影響;電弧在鐘形絕緣罩內熄滅,燃弧時的游離氣體不會導致相間或?qū)Φ亟^緣強度的降低.鐘形罩與支撐之間(即開關隔離斷口間)裝設有機透明的絕緣罩,將帶電體被完全隔絕,并提高了環網柜的防護等級.負荷開關與接地開關之間裝設有可靠的機械聯鎖,同時開關面板上也裝設有與柜體間的機械聯鎖,這些聯鎖簡捷而有效,確保不會發生誤操作和誤觸帶電體.

FKN12A-12D系列負荷開關采用銅鎢合金的弧觸頭和梅花狀主觸主,使開關導電可靠,電壽命長,具有維修容易,操作方便,運行可靠的優點,深受廣大用戶好評

FKN12A-12D系列負荷開關的設計和制造,符合下列標準:GB3804 <<3-63KV交流高壓負荷開關>>GB16926 <<交流高壓負荷開關--熔斷器組合電器>>GB1985 <<交流高壓隔離開關和接地開關>>IEC265 <<額定電壓1KV以上52KV以下高壓負荷開關>>IEC420 <<高壓交流負荷開關--熔斷器組合電器>>

FKN12A-12D系列負荷開關技術參數
FKN12A-12D系列負荷開關,FKRN12A-12D系列負荷開關--熔斷器組合電器技術參數序號 名稱 單位 FKN12A-12D FKRN12A-12D
1 額定電壓 KV 12 12
2 額定頻率 Hz 50 50
3 額定電流 A 630 125
4 額定絕緣水平 1imm工頻耐受電壓 對地,相間 KV 42 42
隔離斷口 48 48
雷電擊耐受電壓(峰值) 對地,相間 75 75
隔離斷口 85 85
5 額定短路耐受電流(熱穩定電流) 負荷開關 KA 20 接地開關 20
6 額定短路持續時間(熱穩定時間) 負荷開關 S 4 接地開關 2
7 額定短路關合電流(峰值) KA 50
8 額定開斷電流 有功負載開斷電流 A 630
閉環開斷電源 630 5%有功負載開斷電流 31.5 電纜充電電流 10 開斷空載變壓器容量 1250
9 額定短路開關斷電流(限流熔斷器) KA 31.5
10 額定轉移電流 A 1200
11 機械壽命 次 2000 2000 4-2機構特性見表二:序號 名稱 單位 數據
1 斷口開矩 mm ≥150
2 相間中心距 210±2
3 相間空氣間隙 ≥125
4 行程 210±4
5 超行程 ≥41
6 三相合閘不同期 ms ≤10
7 三相合閘不同期 ≤5
8 分勵脫扣器固有分閘時間 40~65
9 主回路電阻 U ≤300 4-3 FKRN12A-12D系列負荷開關--熔斷器組合電器的限流熔器之額定電流的選擇變壓器容量選擇,其選擇的參考數見表三變壓器容量(KVA) 100 125 160 200 250 300/315 400 500 630 750/800 1000 1250
熔斷器額定電流(A) 16 16 16 20 25 31.5 40 50 63 60 80 100 100 125
4-4可選附件見表四用戶選擇附件 主要參數
電動操作機構
壓氣式開關可帶電動操作機構進行遠距離操作控制分合閘. 額定電壓:AC220V DC220V DC48V DC24V
額定電流:0.8A 3.6A 7.2A
額定功率:120W
儲能時間:2~4s
工作制:S2/1min
分勵脫扣器 額定電壓:AC220V
內阻:32
過流脫扣器 5A
輔助觸點
負荷開關及接地開關均可選裝 最大耐壓值:AC500V
最大許可用電流值:5A
常備輔助觸點:一開一閉,二開二閉，三開三閉,四開四閉
開關柜間聯鎖頭
本系列負荷開關可帶特制聯鎖頭實現柜間聯鎖 帶聯鎖頭的兩臺負荷開關,若其中一臺開關分閘,則另一臺開關自動合閘,且合閘后聯鎖頭不能取下.

5.FKN12A-12D系列負荷開關外形和安裝尺寸
FKN12A-12D負荷開關外形,安裝尺寸,安裝方式見圖1,圖2,圖3.注:圖1為側裝左操作,側面倒裝左操作;側面倒裝左操作,側裝左操作.圖2為正面左操作,正面倒裝操作.圖3為正面安裝左操作,正面倒裝左操作.5-2 FKRN12A-12D系列壓氣式負荷開關--熔斷器組合電器外形,安裝尺寸,安裝方式見圖4.圖5,圖6,圖7,電動機構的外形尺寸,安裝方式見圖8注:圖4為側裝左操作,側面倒裝左操作;側面倒裝左操作,側裝左操作.圖5為正面右操作,正面倒裝右操作.圖6為正面安裝左操作,正面倒裝左操作.圖7為正面安裝右操作安裝示意俯視圖.5-3開關安裝,面板聯鎖及開孔示意見圖9.6.包裝,吊運和開箱檢查6-1包裝,吊運要求負荷開關在出廠時為單臺包裝,當運輸過程中需要起吊時,應按包裝箱外面所標注的位置進行.6-2開箱檢查用戶收產品后,應立即檢查,檢查開關的包裝及運輸過程中是否有損傷,破損配件,是否與裝箱單相符;檢查產品型號規格是否與訂貨相同.6-3出廠文件主附件A)安裝使用說明書;
B)產品合格證;
C)產品出廠試驗記錄;
D)裝箱單;
E)開關的接線原理圖;
F)操作手柄;
G)柜門的聯鎖頭;6-4 儲存.
產品宜存放在通風,干燥,無劇烈震動,無腐蝕性氣體的室內,嚴防雨淋,受潮和陽光曝曬.7.安裝A)安裝前應檢查產品是否完整無缺,緊固件是否松動.
B)開關柜的安裝面與開關的安裝面必須良好的貼合,如有間隙,必須加墊片墊平,千萬不可用緊固件強行鎖緊.
C)與開關進出連接母排的安裝尺寸要準確,不能強行硬拉或強行緊固.8.維護熔斷器熔斷撞擊分閘時,必須更換同型號規格的三相熔斷器.9.訂貨須知用戶在訂貨時請標明“請打√“型號 FKN12A-12 FKN12A-12D FRKN12A-12 FRKN12A-12D
安裝方式：側裝 正裝 倒裝
操作方式：手動 電動
操作方向：左操 右操
分勵脫扣(額定電壓) 110V 220V
輔助開關 4a 4b

注:當采用下進線時,負荷開關不配置接地刀,訂貨時請注明.當兩路進線負荷開關采用機械聯鎖或程序聯鎖時,訂貨時請注明.
