DY600系列12路萬能輸入彩屏無紙記錄儀，可輸入標準 電流、標準電壓、毫伏、熱電偶、熱電阻等信號。具有 傳感器隔離配電輸出、繼電器報警輸出、流量積算、溫壓 補償、歷史數據轉存、打印以及遠程通訊功能。

DY600R彩屏無紙記錄儀功能特點
5.4 英寸 320 × 240 點陣 TFT 高亮度彩色圖形液晶顯示屏，CCFL 背光、畫面清晰、色彩絢麗、寬視角。
高速、高性能 32 位 ARM 微處理器，畫面響應時間小于 0.2 秒，可同時實現 12 路信號的檢測、記錄、 顯示和報警；
采用大容量 FLASH 閃存芯片存貯歷史數據，掉電永不丟失數據；
全隔離萬能輸入，可輸入多種信號，無需更換硬件，通過軟件組態即可。
工程量顯示數值范圍寬，可顯示 5 位數值：-9999~19999 ；
中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全。
報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；
使用 CF 卡轉存和備份歷史記錄；
標準串行通訊接口： RS-485 和 RS-232C；
Modbus 通訊協議。除支持本公司的 PG2000 實時監控軟件外，還支持 iFIX、組態王、DYGS 等 流行專業組態軟件。
可外接微型打印機，滿足用戶現場打印的需要；
集成硬件實時時鐘，掉電情況下時鐘也能準確運行。
新型開關電源，85VAC～265VAC 范圍內正常工作；
提供變送器 +24VDC 隔離配電。
金屬外殼，允許在惡劣的環境下使用。

DY600R彩屏無紙記錄儀技術指標
顯示器：5.4 英寸 320x240 點陣 TFT 圖形液晶顯示屏，CCFL 背光，寬視角
基本誤差：± 0.2％F.S

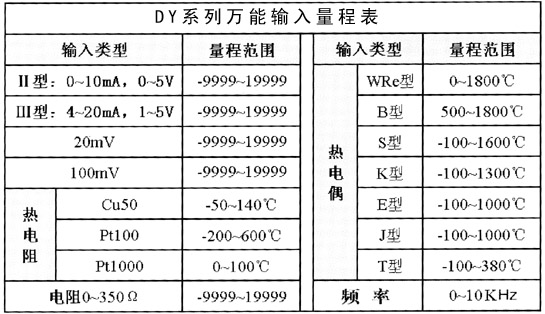

輸入規格：全隔離萬能輸入：1～12 通道信號輸入，通道間全隔離，隔離電壓＞ 400V。


配電：八路配電，2 組 24VDC 輸出，輸出電流 100mA/ 組
八路可組態繼電器觸點輸出，觸點容量為 3A 、250VAC（阻性負載） 默認為常開觸點。

補償運算：
蒸汽... 根據 IFC67 公式計算蒸汽密度補償蒸汽的質量流量。 一般氣體.. 溫度、壓力補償測量標準體積流量。
天然氣.. 溫度、壓力補償測量標準體積流量。 液體.. 溫度補償測量標準體積流量或質量流量。
補償范圍：
蒸汽 ：
壓力 0.1-4.5MPa 溫度 100-500℃ 密度 0.1-100Kg/m3
比焓 2508-3224KJ/Kg
一般氣體： 壓力 0-60MPa
溫度 -100-500℃ 液體：溫度 － 100-500℃
通訊、 打印 ：
通訊接口：RS232C 或 RS485
波特率：1200、2400 、9600、57600 打印接口：RS232C 直接連接串行微型打印機
記錄間隔：1 、2 、5 、10 、15 、30 、60 、120 、240 秒可選。
記錄長度：36 小時／筆（記錄間隔 1 秒）～360 天／筆（記錄間隔 4 分）
累積范圍：0~99999999
數據備份和轉存：64M~512M CF 卡可選（64M CF 卡備份時間<30 秒，可以備份 51 臺儀表的歷史數據）；
熱電偶冷端補償誤差： ± 1℃
斷電保護：內置 FLASH 存儲器，保護參數和歷史數據，斷電后可永久保存。集成硬件時鐘，掉電后也能準確運行。
電源 ：開關電源 85VAC～265VAC、50Hz ± 5％
環境溫度：0 － 50℃
環境濕度：0 － 85％RH

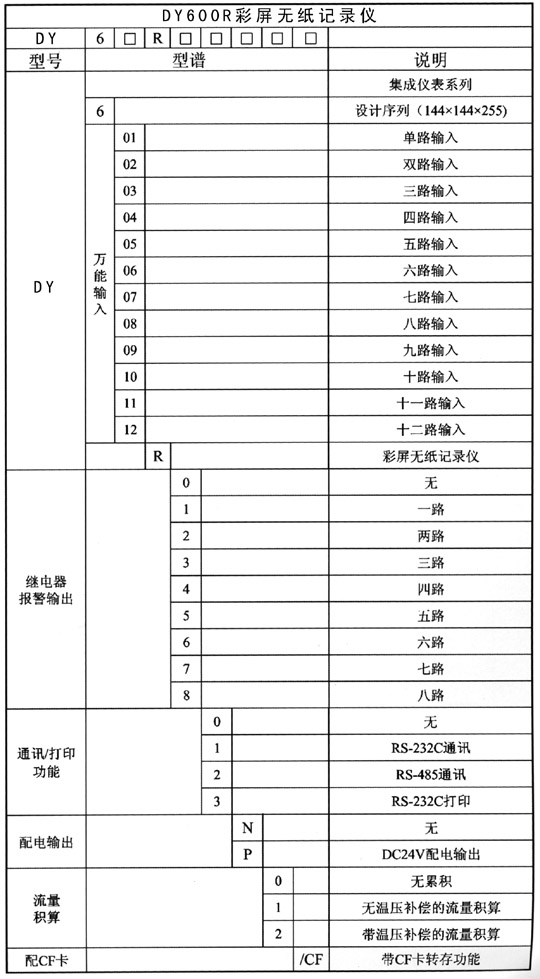

四、選型表
