DY-300R為8通道萬能輸入單色無紙記錄儀。可以輸入標準電流、標準電壓、熱電偶、熱電阻、毫伏等信號。具有傳感器隔離配電、繼電器輸出、流量積算、溫壓補償、熱能積算、PID調節、歷史數據轉存、打印以及遠程通訊功能。
5.4英寸點陣液晶圖形顯示屏，LED背光、畫面豐富、信息量大；
高速、高性能微處理器，可以同時實現8路信號的檢測、記錄、顯示和報警；
采用大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
全隔離萬能輸入，可輸入多種信號，無需更換硬件，通過儀表組態即可：
工程量顯示數值范圍寬，可顯示5位數值：-9999～19999；累積值可達99999999；
中文菜單組態、顯示通道號，工程單位，流量累積、溫壓補償，軟件密碼鎖保護用戶組態安全；
多種算法，對水、油、液體、一般氣體、蒸汽等流量進行累積、溫壓補償；
累積報表，記錄日累積量、月累積量和總累積量；
報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；
報警記錄，記錄每通道最近10條報警信息；
顯示精度高：數字、曲線及棒圖顯示基本誤差為±0.2%FS；
數據轉存，使用CF卡（又稱電子硬盤：在數碼相機等設備上作為存儲介質），備份和轉存歷史數據。
CF卡與計算機接口為USB接口，一卡多用，是移動存儲器的發展方向；
標準串行通訊接口：RS485和RS232C；
可外接微型打印機，滿足用戶現場打印的需要；
Modbus通訊協議，除本公司的PG2000上位機管理軟件外，還支持iFIX、組態王、DYGS等流行專業組態軟件；
新型開關電源，85VAC～265VAC范圍內正常工作；
提供變送器+24VDC隔離配電；
金屬外殼，允許在惡劣的環境下使用。

顯示 器 ： 16 0 × 12 8 點陣式圖形液晶顯示器 ， LE D 背光
基本誤 差：± 0. 2 ％ F. S
全隔離萬能輸 入 ： 1 ～ 8 通道信號輸入 ， 通道間全隔離 ， 隔離電 壓 400 V 。

輸入規格：(1)標準Ⅱ型、Ⅲ型信號：0～10ｍＡDC，0～5ＶDC，1～5ＶDC，4～20ｍＡDC；
(2)熱電偶：包括常用的B、E、J、K、S、T；
(3)熱電阻：包括Pt100、Cu50；
(4)毫伏信號：0～20mV，0～100mV；
(5)電阻信號：0～350Ω；
(6)頻率：0～10KHz;
(7)根據用戶要求定制；

輸出規格
配電： 八路配電 ， 2 組 24VD C 輸出 ， 輸出電 流 100mA / 組 八路可組態繼電器觸點輸出 ， 觸點容量 為 3 A 、 250VA C （阻性負載 ） 默認為常開觸點 。


補償運算： 蒸汽：根據IFC67公式計算蒸汽密度補償蒸汽的質量流量。
一般氣體：溫度、壓力補償測量標準體積流量。
天然氣：溫度、壓力補償測量標準體積流量。
液體：溫度補償測量標準體積流量或質量流量。
補償范圍： 蒸汽：壓力0.1-4.5MPa溫度100-500℃密度0.1-100Kg/m3比2508-3224KJ/Kg
一般氣體：壓力0-60MPa
溫度-100-500℃液體：溫度－100-500℃

通訊、打印 RS232C 或 RS485
波特率：1200、2400、9600、57600 打印接口：RS232C 直接連接串行微型打印機

數據備份和轉存 64M ~ 256M CF 卡可選（ 64M C F 卡備份時間 <3 0 秒，
可以備份 5 1 臺儀表的歷史數據 ）
熱電偶冷端補償誤 差 ： ± 1 ℃
記錄間隔：1、2、5、10、15、30、60、120、240秒可選。
記錄長度：36小時／筆（記錄間隔1秒）～360天／筆（記錄間隔4分）
斷電保護：內置FLASH存儲器，保護參數和歷史數據，斷電后可永久保存。集成硬件時鐘，掉電后也能準確運行。
電源：開關電源85VAC～265VAC、50Hz±5％
環境溫度：0－50℃
環境濕度：0－85％RH

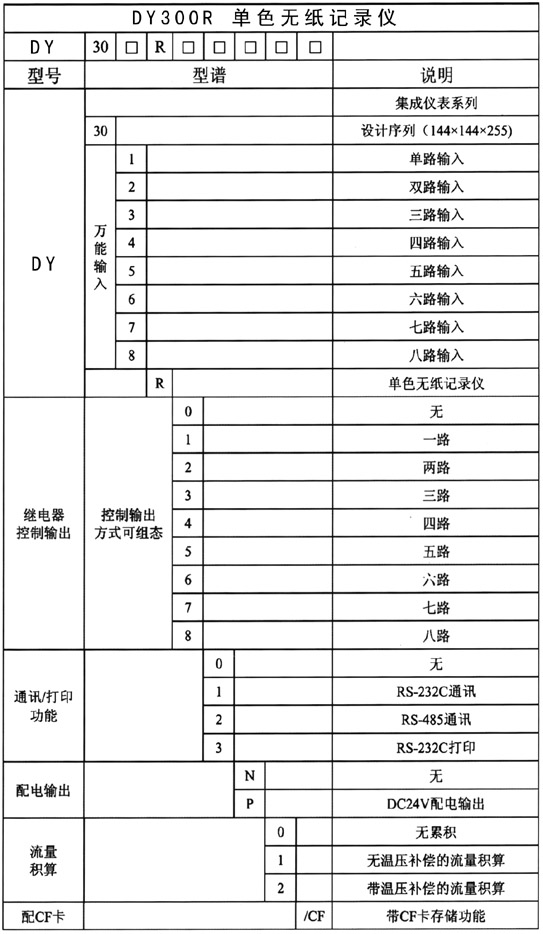

四、DY300R無紙記錄儀選型表
