適用范圍
　　本系列產品適用于交流50Hz或60Hz,電壓為380V或 660V、功率為11～300kW的三相鼠籠型感應電動機作降壓起動，并可加速電動機至額定轉速和人為停止電動機。對電動機具有過載、斷相、短路等保護。
2. 本系列產品的性能符合IEC947-4-1,GB14048.4的標準。
 使用環境條件
1、周圍最高空氣溫度不超過+40℃, 最低溫度不低于-5℃；
2、周圍空氣溫度24h的平均溫度不超過+35℃;
3、安裝地點海拔高度不超過2000m;
4、空氣月平均最大濕度不大于90%(平均氣溫為35℃）；
5、起動柜周圍局部微觀環境的污染等級，不超過3級。

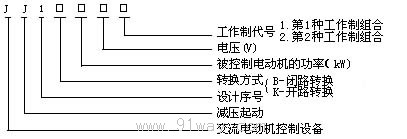

型號及其含義

注：
　　第一種工作制組合:八小時工作制：不間斷工作制；短時工作制；斷續周期工作制的每小時3次；斷續非周期工作制的操作允許一小時6次（時間間隔均勻），然后冷卻到周圍空氣溫度。
　　第二種工作制組合:八小時工作制；不間斷工作制；短時間工作制；斷續周期工作制的每小時6次；斷續非周期工作制的操作允許1小時12次（時間間隔），然后冷卻到周圍空氣溫度。
 主要技術參數
1、本系列產品的主要技術數據見表1;
2、本系列產品的起動性能：
a. 起動柜允許從冷態連續起動二次，每次起動時間為15S，間隔時間為30S;
b. 起動柜允許一次或數次連續起動，而總的起動時間不超過表1中規定。再次起動前應使自耦變壓器冷卻到周圍空氣溫度。
3、本產品起動到運行轉換方式是采用電流轉換，當起動電流下降到15倍額定工作電流值時，即相當于80%額定轉速時，由起動轉換到運行。電流－時間轉換裝置強迫轉換來實現的，此裝置的時間整定值不大于表1規定的數值。
4、自耦變壓器在起動時的保護是通過電流-時間轉換裝置強迫轉換來實現的，此裝置的時間整定值不大于表1規定的數值。

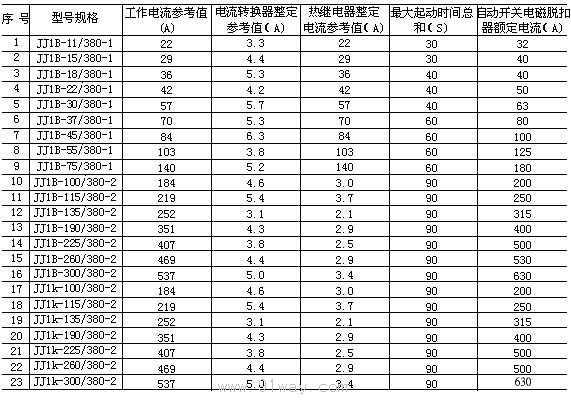

表1

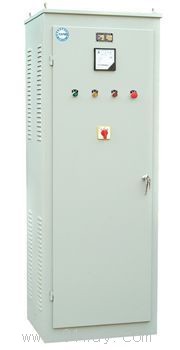

JJ1系列自耦減壓起動柜
